Kulmalevyt AKRX3 & AKRZ
Reunavahvistetut kulmalevyt
Reunavahvistettujen AKR-kulmalevyjen avulla saadaan optimaalinen liitos puun ja betonin välille. Kulmalevyn paksuus on 3mm. AKRZ -kulmalevyssä on parempi korroosionkestävyys.
OMINAISUUDET
Materiaali AKRX3
• Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
• Korroosiosuoja:
275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
Materiaali AKRZ
• Teräslaatu:
Kuumasinkitty teräs S250GD + ZPRO
• Korroosiosuoja:
ZPRO – pinnoite – vastaa noin 55 μm sinkkikerrosta
Hyödyt AKRX3 & AKRZ
✔ Kestää kuormitusta joka suunnasta
✔ Optimoitu kapasiteetti osa- ja täysnaulaukseen
✔ Puupilari tai -palkki voidaan asentaa myös irti betonista tarvittaessa
✔ AKRZ – kulmalevy kuuluu käyttöluokkaan 3
KÄYTTÖTARKOITUS
Puu-betoni -liitokset
Kiinnitys puuhun:
• CNA4,0xl-ankkurinaulat tai CSA5,0xl-ruuvit
Kiinnitys betoniin:
• Mekaaninen kiinnitys M12 – kiila-ankkureilla
• Kemiallinen kiinnitys M12-kierrepultilla + AT-HP – injektointimassalla
| Tuotenumero | Mitat (mm) | Reiät, sivu A | Reiät, sivu B | Käyttöluokka | |||||
| A | B | C | Paksuus | Ø 5mm | Ø 13,5mm | Ø 11mm | Ø 5mm | ||
| AKR95X3 | 95 | 85 | 65 | 3 | 9 | 1 | 1 | 2 | 2 |
| AKR95Z | 95 | 85 | 65 | 3 | 9 | 1 | 1 | 2 | 3 |
| Tuotenumero | Mitat (mm) | Reiät, sivu A | Reiät, sivu B | Käyttöluokka | ||||||
| A | B | C | Paksuus | Ø 5mm | Ø 13,5mm | Ø 13,5mm | Ø 11mm | Ø 5mm | ||
| AKR135X3 | 135 | 85 | 65 | 3 | 14 | 1 | 1 | 1 | 2 | 2 |
| AKR135Z | 135 | 85 | 65 | 3 | 14 | 1 | 1 | 1 | 2 | 3 |
| Tuotenumero | Mitat (mm) | Reiät, sivu A | Reiät, sivu B | Käyttöluokka | ||||||
| A | B | C | Paksuus | Ø 5mm | Ø 13,5mm | Ø 13,5mm | Ø 11mm | Ø 5mm | ||
| AKR205X3 | 205 | 85 | 65 | 3 | 20 | 2 | 1 | 1 | 2 | 2 |
| AKR205Z | 205 | 85 | 65 | 3 | 20 | 2 | 1 | 1 | 2 | 3 |
| Tuotenumero | Mitat (mm) | Reiät, sivu A | Reiät, sivu B | Käyttöluokka | ||||||
| A | B | C | Paksuus | Ø 5mm | Ø 13,5mm | Ø 13,5mm | Ø 11mm | Ø 5mm | ||
| AKR285X3 | 285 | 85 | 65 | 3 | 26 | 3 | 1 | 1 | 2 | 2 |
| AKR285Z | 285 | 85 | 65 | 3 | 26 | 3 | 1 | 1 | 2 | 3 |

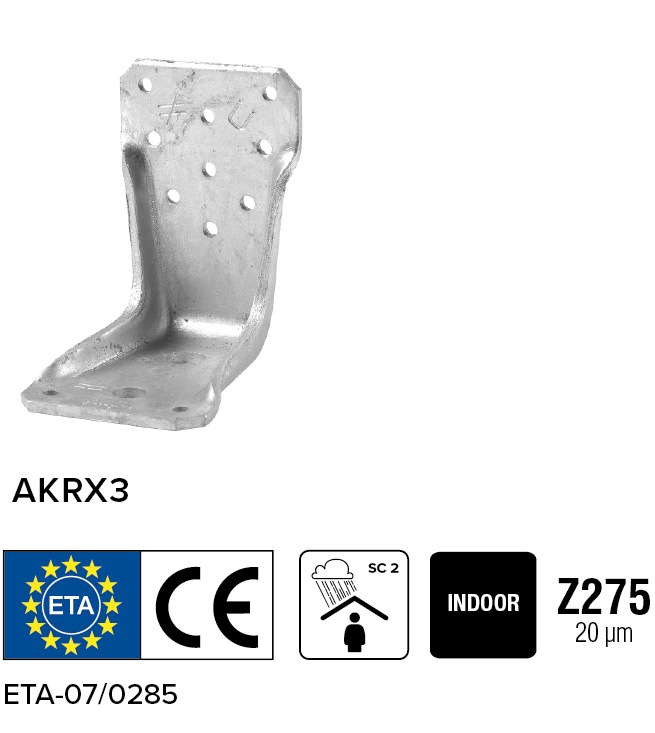

AKR95X3 / AKR95Z
AKR135X3 / AKR135Z
AKR205X3 / AKR205Z
AKR285X3 / AKR285Z
Tuotekortti (PDF)AKRX3 & AKRZ - Kulmalevyt
Lataa tästä zip-tiedosto
