TIIVISTYSOHJE HIRSITALOLLE, JOSSA KÄYTETÄÄN HÖYRYNSULKUNA HÖYRYNSULKULEVYÄ

Katso myös kuvagalleria ikkunan asentamisesta ja liitosnauhojen kiinnittämisestä:

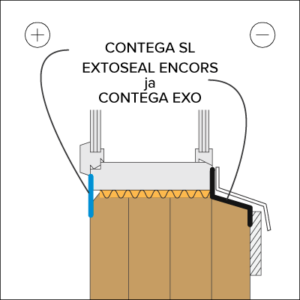

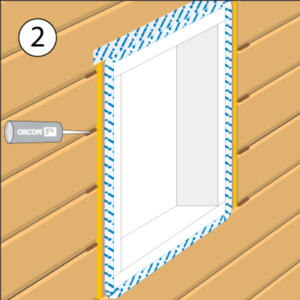

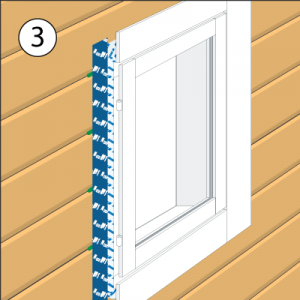

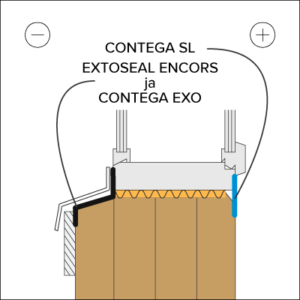

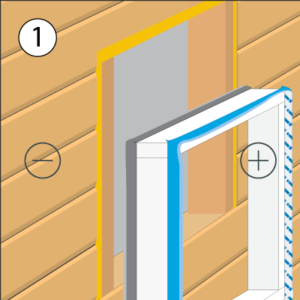

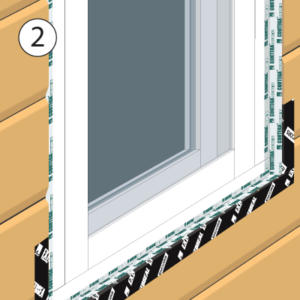

Hirsitalon ikkunan tiivistäminen

VALITSE KOHDE

RISTIKKORAKENTEISEN YLÄPOHJAN JA ULKOSEINÄN LIITOS

TYÖVAIHEET

Asenna yläpohjaan tuleva talotekniikka ja LVI-putkien ympärille tulevat läpivientikaulukset höyrynsulkulevyn korkeudelle ennen höyrynsulkulevyn asentamista.

Yläpohjan höyrynsulkulevyt tiivistetään toisiinsa Tescon No.1- tai Tescon Vana -tiivistysteipillä. Yläpohjan höyrynsulkulevyt tiivistetään ylimpään hirsikertaan Contega Solido SL -liitosnauhalla tai Tescon No.1 -tiivistysteipillä.

Ennen tiivistämistä tiivistysteipin ja liitosnauhan vastepinnat puhdistetaan huolellisesti pölystä, rasvasta, silikonista ja muista tartuntaa heikentävistä epäpuhtauksista.

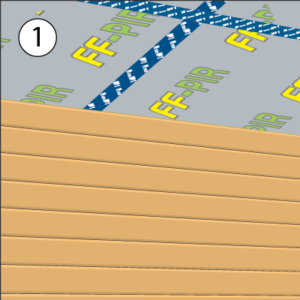

1. Höyrynsulkulevyt asennetaan valmistajan ohjeen mukaisesti ja tiivistetään toisiinsa Tescon No.1-, Tescon Power-, tai Tescon Vana -tiivistysteipillä. Tiivistysteippi liimataan niin, että tiivistettävä sauma kulkee teipin keskikohdalla. Rikkoontunut höyrynsulkulevyn pinta paikataan tiivistysteipillä.

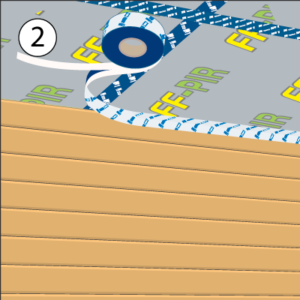

2. Contega Solido SL -liitosnauha kiinnitetään suojapaperia purkaen ensiksi yläpohjan höyrynsulkulevyn reunaan.

Toinen suojapaperi irrotetaan ja liitosnauha kiinnitetään ulkoseinään. Liitosnauhan alle ei saa jäädä ilmataskuja.

Nurkkaliitoskappaleet Tescon Incav ja Tescon Invex helpottavat nurkkien tiivistämisessä. Tescon Incav ja Tescon Invex kiinnitetään paikoilleen ennen tiivistysteipin asentamista.

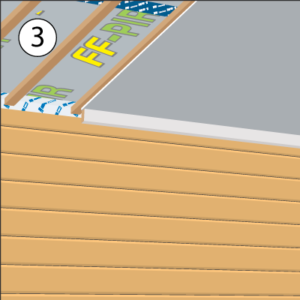

3. Sisäkatto ja peitelistat asennetaan paikoilleen.

ASENNUKSESSA HUOMIOITAVAA

  • Liitosnauhan ja tiivistysteipin vastepintojen on oltava aina vähintään 25 mm leveitä.
  • Liitosnauhassa oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
  • Nurkkaliitoskappaleet kiinnitetään paikoilleen ennen liitosnauhan ja tiivistysteipin asentamista.

Höyrynsulkulevyjen liitossaumat tiivistetään tiivistysteipillä.

Liitosnauha kiinnitetään ensin höyrynsulkulevyyn ja sitten seinään.

Liitosnauha peitetään pintamateriaaleilla.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Diffuusiotiivis liitosnauha rakennusosien liittymiin rakennuksen sisäpuolelle.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

Venymätön yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON INCAV

TESCON INCAV

TESCON INCAV

Liitoskappale sisänurkan tiivistämiseen.

Tuotekortti

TESCON INVEX

TESCON INVEX

TESCON INVEX

Liitoskappale ulkonurkan tiivistämiseen.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

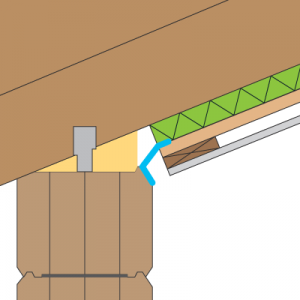

PALKKIRAKENTEISEN YLÄPOHJAN JA ULKOSEINÄN LIITOS

TYÖVAIHEET

Asenna yläpohjaan tuleva talotekniikka ja LVI-putkien ympärille tulevat läpivientikaulukset höyrynsulun korkeudelle ennen höyrynsulun asentamista.

Höyrynsulku tiivistetään ylimpään hirsikertaan Contega Solido SL -liitosnauhalla tai Tescon No.1 -tiivistysteipillä. Ennen tiivistämistä teipin tai nauhan vastepinnat puhdistetaan huolellisesti pölystä, rasvasta, silikonista ja muista tartuntaa heikentävistä epäpuhtauksista.

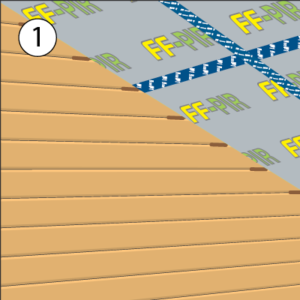

1. Höyrynsulkulevyt asennetaan valmistajan ohjeen mukaisesti ja tiivistetään toisiinsa Tescon No.1-, Tescon Power-, tai Tescon Vana -tiivistysteipillä. Tiivistysteippi liimataan niin, että tiivistettävä sauma kulkee teipin keskikohdalla. Rikkoontunut höyrynsulkulevyn pinta paikataan tiivistysteipillä.

Jos rakenteessa on kurkihirsi, ylimmät höyrynsulkulevyt tiivistetään sen kylkeen tiivistysteipillä. Höyrynsulkulevyt voidaan tiivistää myös kurkihirren päälle asennettavaan erilliseen höyrynsulkukaistaleeseen.

Päätyseinällä kattopaarteiden alapuolelle asennetaan Orcon F -tiivistysliima hirsikertojen väleihin vähintään 4 mm:n läpimittaisena ja n. 5 cm:n pituisena palkona.

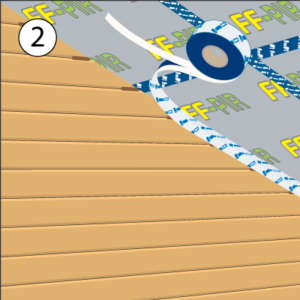

2. Yläpohjan höyrynsulkulevyjen ja ulkoseinien liitos tiivistetään Contega Solido SL -liitosnauhalla, jossa on kaksiosainen suojapaperi. Painumisvaran takia liitosnauhaa voi tarpeen vaatiessa leventää liimaamalla kaksi nauhaa yhteen.

Contega Solido SL -liitosnauha kiinnitetään suojapaperia purkaen ensiksi yläpohjan höyrynsulkulevyn reunaan. Toinen suojapaperi irrotetaan ja liitosnauha kiinnitetään ulkoseinään. Päätyseinällä nauha painetaan huolellisesti kiinni hirsikertojen väleissä oleviin liimapalkoihin. Liitosnauhan alle ei saa jäädä ilmataskuja.

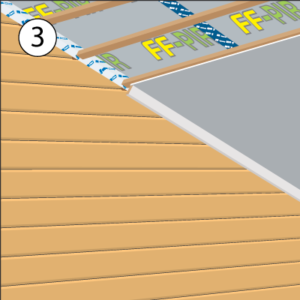

3. Harvarimoitus, sisäkatto ja peitelistat asennetaan paikoilleen.

ASENNUKSESSA HUOMIOITAVAA

  • Liitosnauhan vastepinnan on oltava aina vähintään 25 mm leveä.
  • Liitosnauhassa oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
  • Nurkkaliitoskappaleet kiinnitetään paikoilleen ennen liitosnauhan asentamista.

Höyrynsulkulevyt asennetaan valmistajan ohjeen mukaisesti. Huonosti tarttuvat pinnat alustetaan pohjustusaineella.

Kiinnitä liitosnauha suojapaperia purkaen ensin yläpohjan höyrynsulkulevyyn ja sitten seinään.

Liitosnauha peitetään pintamateriaaleilla.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Diffuusiotiivis liitosnauha rakennusosien liittymiin rakennuksen sisäpuolelle.

Tuotekortti

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

Venymätön yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

ORCON F

ORCON F

ORCON F

Tiivistysliima Pro Clima -kankaiden liittämiseen toisiinsa ja ympäröiviin rakenteisiin.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

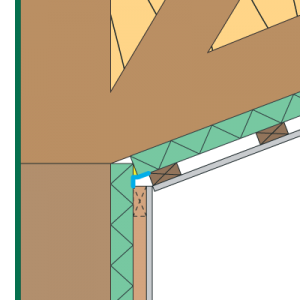

KEHÄRAKENTEISEN YLÄPOHJAN JA ERISTETYN ULKOSEINÄN LIITOS

TYÖVAIHEET

Asenna yläpohjaan tuleva talotekniikka ja LVI-putkien ympärille tulevat läpivientikaulukset höyrynsulkulevyn korkeudelle ennen höyrynsulkulevyn asentamista.

Yläpohjan höyrynsulkulevyt tiivistetään toisiinsa Tescon No.1- tai Tescon Vana -tiivistysteipillä. Yläpohjan ja ulkoseinien höyrynsulkulevyjen liitos tiivistetään Contega Solido SL -liitosnauhalla.

Ennen tiivistämistä tiivistysteipin ja liitosnauhan vastepinnat puhdistetaan huolellisesti pölystä, rasvasta, silikonista ja muista tartuntaa heikentävistä epäpuhtauksista.

Ennen tiivistämistä tiivistysteipin ja liitosnauhan vastepinnat puhdistetaan huolellisesti pölystä, rasvasta, silikonista ja muista tartuntaa heikentävistä epäpuhtauksista.

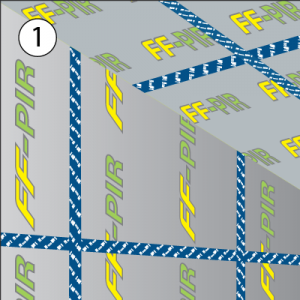

1. Höyrynsulkulevyt asennetaan valmistajan ohjeen mukaisesti ja tiivistetään toisiinsa Tescon No.1-, Tescon Power-, tai Tescon Vana -tiivistysteipillä. Tiivistysteippi liimataan niin, että tiivistettävä sauma kulkee teipin keskikohdalla. Rikkoontunut höyrynsulkulevyn pinta paikataan tiivistysteipillä.

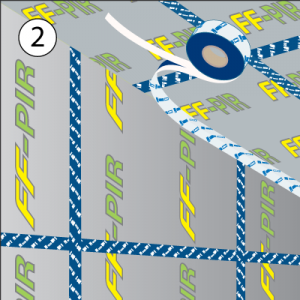

2. Contega Solido SL -liitosnauha kiinnitetään suojapaperia purkaen ensiksi yläpohjan höyrynsulkulevyn reunaan.

Toinen suojapaperi irrotetaan ja liitosnauha kiinnitetään ulkoseinän höyrynsulkulevyyn. Liitosnauhan alle ei saa jäädä ilmataskuja.

Nurkkaliitoskappaleet Tescon Incav ja Tescon Invex helpottavat nurkkien tiivistämisessä. Tescon Incav ja Tescon Invex kiinnitetään paikoilleen ennen liitosnauhan asentamista.

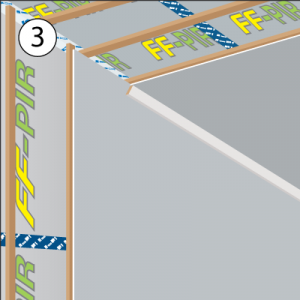

3. Sisäkatto ja ulkoseinän sisäverhouslevyt asennetaan paikoilleen.

ASENNUKSESSA HUOMIOITAVAA

  • Liitosnauhan ja tiivistysteipin vastepintojen on oltava aina vähintään 25 mm leveitä.
  • Liitosnauhassa oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
  • Nurkkaliitoskappaleet kiinnitetään paikoilleen ennen liitosnauhan ja tiivistysteipin asentamista.

Höyrynsulkulevyjen liitossaumat tiivistetään tiivistysteipillä ja liitosnauhan vastepinnat puhdistetaan.

Liitosnauha kiinnitetään ensin yläpohjan höyrynsulkulevyyn ja sitten seinään.

Liitosnauha peitetään pintamateriaaleilla.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Diffuusiotiivis liitosnauha rakennusosien liittymiin rakennuksen sisäpuolelle.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

Venymätön yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON INCAV

TESCON INCAV

TESCON INCAV

Liitoskappale sisänurkan tiivistämiseen.

Tuotekortti

TESCON INVEX

TESCON INVEX

TESCON INVEX

Liitoskappale ulkonurkan tiivistämiseen.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

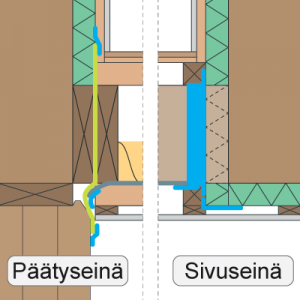

VÄLIPOHJAPALKKIEN TIIVISTÄMINEN KEHÄRAKENTEISEN YLÄPOHJAN HÖYRYNSULKULEVYYN

TYÖVAIHEET

Yläkerran höyrynsulkulevy tulee liittää alakerran hirsikehikkoon katkeamattomasti ja niin, ettei höyrynsulkutasoon jää ilmavuotoja. Jos välipohjapalkit joudutaan viemään höyrynsulkulevyjen läpi, palkit tiivistetään höyrynsulkulevyyn venyvällä Tescon No.1 -tiivistysteipillä.

Ennen tiivistämistä tiivistysteipin vastepinnat puhdistetaan huolellisesti pölystä, rasvasta, silikonista ja muista tartuntaa heikentävistä epäpuhtauksista.

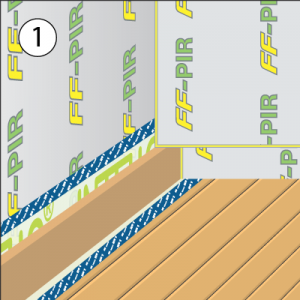

1. Päätyseinällä reunimmaisen välipohjapalkin taakse asennetaan höyrynsulkukalvo, joka tiivistetään Tescon-tiivistysteipillä yläreunastaan kehärakenteen höyrynsulkulevyyn ja alareunastaan ylimpään hirsikertaan.

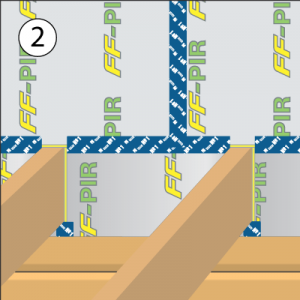

2. Höyrynsulkulevyt asennetaan välipohjapalkkien väleihin valmistajan ohjeen mukaisesti. Levyjen liitossaumat toisiinsa tiivistetään Tescon No.1-, Tescon Vana- tai Tescon Power -tiivistysteipillä.

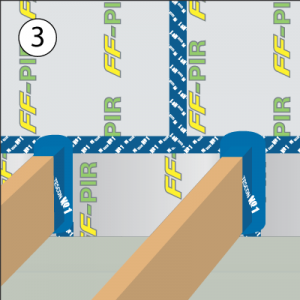

3. Höyrynsulkulevyt tiivistetään välipohjapalkkeihin venyvällä Tescon No.1 -tiivistysteipillä. Teipistä leikataan palkin sivua pitempiä paloja. Teippi liimataan palkin ja höyrynsulkulevyn liitoskohtaan ja ylimenevät teipin päät käännetään palkin sivulle. Kulmissa teippiä venytetään niin, että se seuraa tiivistettävää saumaa ja palkin pintaa.

Lopuksi tiivistetään palkkien alla olevan höyrynsulkulevyn ja palkkien alapinnassa olevan tuulensuojakankaan liitos Tescon no.1- tai Tescon Vana -tiivistysteipillä.

ASENNUKSESSA HUOMIOITAVAA

  • Tiivistysteipin vastepintojen on oltava aina vähintään 25 mm leveitä.
  • Teipissä oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

Päätyseinällä palkin taakse asennettu höyrynsulkukaistale tiivistetään levyihin ja ulkoseinään tiivistysteipillä.

Palkkien väleissä levyjen liitossaumat tiivistetään tiivistysteipillä.

Välipohjapalkit tiivistetään höyrynsulkulevyihin venyvällä Tescon No.1 -tiivistysteipillä.

JÄRJESTELMÄKOMPONENTIT

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

Yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON POWER

TESCON POWER

TESCON POWER

Tiivistysteippi PE-kalvosta valmistettujen höyrynsulkumuovien tiivistämiseen.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

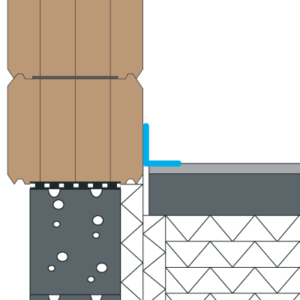

BETONIRAKENTEISEN ALAPOHJAN JA ULKOSEINÄN LIITOS

TYÖVAIHEET

Ulkoseinä tiivistetään maanvaraiseen betonialapohjaan tai alapohjan ontelolaatastoon Contega Solido SL -liitosnauhalla. Ennen tiivistämistä betoniliima hiotaan pois ja lattia puhdistetaan huolellisesti.

1. Liitosnauhan alle jäävä lattian vastepinta pohjustetaan Tescon Primer RP -pohjustusaineella. Epätasaiset pinnat tasoitetaan ennen pohjustusaineen levittämistä.

Rakenteen nurkkiin tarkoitetut liitoskappaleet Tescon Incav ja Tescon Invex helpottavat nurkkien tiivistämisessä. Tescon Incav ja Tescon Invex kiinnitetään paikoilleen ennen liitosnauhan asentamista.

2. Contega Solido SL -liitosnauha kiinnitetään ulkoseinään suojapaperia purkaen niin, että nauha ulottuu reunaerotuskaistan yli betonilattiaan saakka.

Toinen suojapaperi irrotetaan ja nauha kiinnitetään lattiaan. Liitosnauhan alle ei saa jäädä ilmataskuja.

3. Ulkoseinällä liitosnauha jää peitelistan alle. Lattiassa liitosnauhan voi peittää tasoitteella, maalilla ja erilaisilla pintamateriaaleilla, kuten esimerkiksi parketilla ja keraamisella laatalla.

ASENNUKSESSA HUOMIOITAVAA

  • Liitosnauhan vastepinnan on oltava betoniin vähintään 30 mm ja hirsirakenteeseen 25 mm leveä.
  • Liitosnauhassa oleva liima tarttuu hitaammin kylmässä. Liitosnauhan vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
  • Nurkkaliitoskappaleet Tescon Incav ja Tescon Invex kiinnitetään paikoilleen ennen liitosnauhan asentamista.

Liitosnauhan betoninen vastepinta tasoitetaan ja pohjustetaan.

Liitosnauha kiinnitetään ensin seinään ja sitten lattiaan.

Liitosnauha peitetään pintamateriaaleilla.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Diffuusiotiivis liitosnauha rakennusosien liittymiin rakennuksen sisäpuolelle

Tuotekortti

TESCON PRIMER RP

TESCON PRIMER RP

TESCON PRIMER RP

Pohjustusaine huonosti tarttuville alustoille.

Tuotekortti

TESCON INCAV

TESCON INCAV

TESCON INCAV

Liimattava sisänurkan tiivistyskappale

Tuotekortti

TESCON INVEX

TESCON INVEX

TESCON INVEX

Liimattava ulkonurkan tiivistyskappale.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

PUURAKENTEISEN ALAPOHJAN HÖYRYNSULKULEVYJEN JA ULKOSEINÄN LIITOS

TYÖVAIHEET

Rossipohjaisen puualapohjan höyrynsulkulevyt liitetään ilmatiiviisti ulkoseinään Contega Solido SL -liitosnauhalla.

Ennen tiivistämistä liitosnauhan vastepinnat puhdistetaan huolellisesti pölystä, rasvasta, silikonista ja muista tartuntaa heikentävistä epäpuhtauksista.

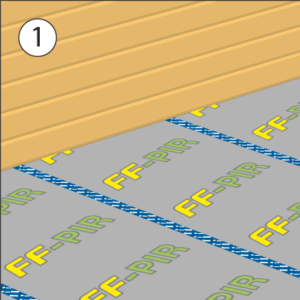

1. Höyrynsulkulevyt asennetaan valmistajan ohjeen mukaan. Vierekkäisten levyjen liitossaumat tiivistetään Tescon No.1 tai Tescon Vana -tiivistysteipillä. Jos höyrynsulkulevyn pinta rikkoontuu esimerkiksi koolausta asennettaessa, reiät paikataan tiivistysteipillä.

Rakenteen nurkkiin tarkoitetut liitoskappaleet Tescon Incav ja Tescon Invex helpottavat nurkkien tiivistämisessä. Nurkkaliitoskappaleet asennetaan paikoilleen ennen Contega Solido SL -liitosnauhan asentamista.

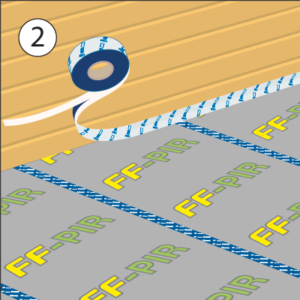

2. Contega Solido SL -liitosnauha kiinnitetään ulkoseinään suojapaperia purkaen niin, että nauha ulottuu reunaerotuskaistan yli alapohjan höyrynsulkulevyyn saakka.

Toinen suojapaperi irrotetaan ja nauha kiinnitetään lattiaan. Liitosnauhan alle ei saa jäädä ilmataskuja.

Rakenteen nurkkiin tarkoitetut liitoskappaleet Tescon Incav ja Tescon Invex helpottavat nurkkien tiivistämisessä. Nurkkaliitoskappaleet asennetaan paikoilleen ennen Contega Solido SL -liitosnauhan asentamista.

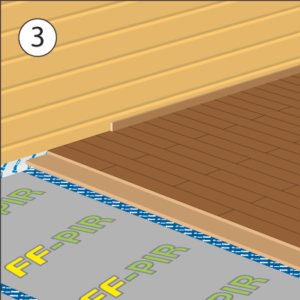

3. Pintamateriaalit asennetaan paikoilleen. Liitosnauhan voi peittää kaikilla tavallisilla pintamateriaaleilla

ASENNUKSESSA HUOMIOITAVAA

  • Liitosnauhan vastepinnan on oltava aina vähintään 25 mm leveä.
  • Liitosnauhassa oleva liima tarttuu hitaammin kylmässä. Liitosnauhan vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
  • Nurkkaliitoskappaleet Tescon Incav ja Tescon Invex kiinnitetään paikoilleen ennen liitosnauhan asentamista.

Levyjen liitossaumat tiivistetään Tescon No.1 tai Tescon Vana -tiivistysteipillä.

Liitosnauha kiinnitetään ensin seinään ja sitten lattiaan.

Liitosnauha peitetään pintamateriaaleilla.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Diffuusiotiivis liitosnauha rakennusosien liittymiin rakennuksen sisäpuolelle

Tuotekortti

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä yleisteippi rakennuksen sisä-ja ulkopuolelle.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

M1-päästöluokiteltu venymätön yleisteippi rakennuksen sisä-ja ulkopuolelle.

Tuotekortti

TESCON INCAV

TESCON INCAV

TESCON INCAV

Liimattava sisänurkan tiivistyskappale

Tuotekortti

TESCON INVEX

TESCON INVEX

TESCON INVEX

Liimattava ulkonurkan tiivistyskappale.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

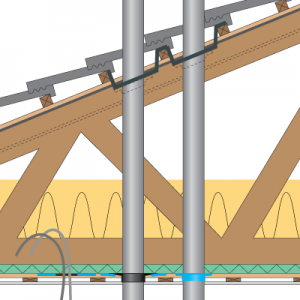

LVI-PUTKIEN TIIVISTÄMINEN HÖYRYNSULKULEVYYN

TYÖVAIHEET

LVI-putket tiivistetään höyrynsulkulevyyn Roflex-läpivientikauluksilla. Roflex-kaulukset asennetaan putkien ympärille höyrynsulkulevyn korkeudelle ennen höyrynsulkulevyn asentamista.

Ennen tiivistämistä tiivistysteipin alle jäävä höyrynsulkulevyn vastepinta puhdistetaan pölystä, rasvasta ja silikonista.

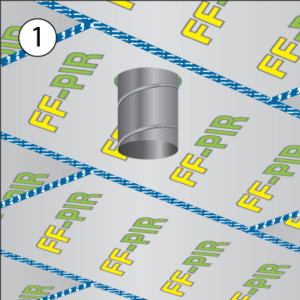

1. Höyrynsulkulevyyn tehdään putken kokoinen reikä ja putki tuodaan levyn läpi. Jos höyrynsulkulevyä joudutaan jatkamaan, irrallinen jatkopala limitetään 10 cm höyrynsulkulevyn päälle ja sauma tiivistetään alapuolelta tiivistysteipillä.

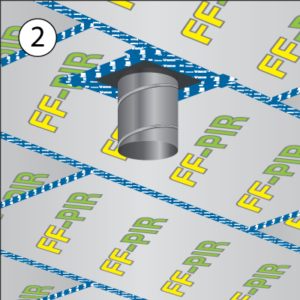

2. Roflex-läpivientikaulus asennetaan putken ympärille. Teipin suojapaperi poistetaan ja teippi kiinnitetään läpivientikauluksen ja höyrynsulkulevyn liitoskohtaan. Kauluksen kulmissa teipit liimataan toistensa yli ristiin.

Paksut putket voi tiivistää myös Tescon No.1 -tiivistysteipillä seuraavasti:

Teippirullasta leikataan lyhyitä paloja. Teipin suojapaperi irrotetaan ja teippi kiinnitetään läpivientiputken pintaan putken suuntaisesti niin, että se ulottuu reilusti höyrynsulkulevyn päälle. Teippiä kiinnitettäessä teipin liimanauhaa venytetään niin, että se asettuu rypyttömästi putken ja höyrynsulkulevyn pintaan.

Sama työvaihe toistetaan kunnes putki on kokonaan kierretty.

3. Kun sisäverhoilu asennetaan paikoilleen, teippi ja kaulukset jäävät piiloon sen alle.

ASENNUKSESSA HUOMIOITAVAA

  • Tiivistysteipin ja läpivientikauluksen vastepintojen on oltava aina vähintään 25 mm leveitä.
  • Teipissä oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

Höyrynsulkulevyyn tehdään putken kokoinen reikä ja putki tuodaan levyn läpi.

Kaulus asennetaan putken ympärille ja kiinnitetään höyrynsulkulevyyn tiivistysteipillä.

Sisäverhouslevyt asennetaan paikoilleen.

JÄRJESTELMÄKOMPONENTIT

ROFLEX

ROFLEX

ROFLEX

Läpivientikaulukset LVI-putkille.

<a href=”http://www.tiivistalo.fi/lapiviennit/”>Tuotekortti</a>

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

Venymätön yleisteippi rakennuksen sisä- ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

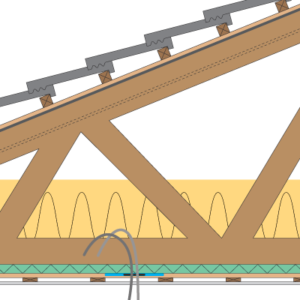

SÄHKÖPUTKIEN JA -KAAPELEIDEN TIIVISTÄMINEN HÖYRYNSULKULEVYYN

TYÖVAIHEET

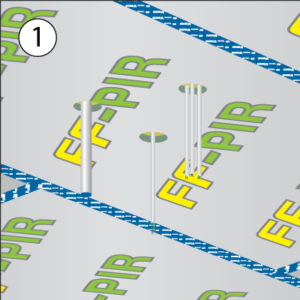

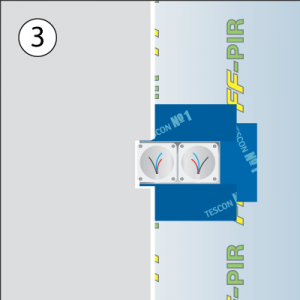

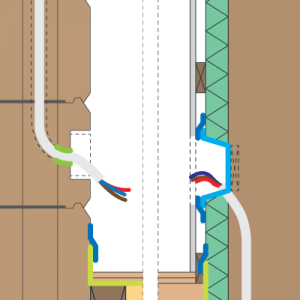

Sähköputket ja kaapelit tiivistetään höyrynsulkulevyyn Kaflex-läpivientikauluksilla. Kafflex-kaulukset asennetaan putkien ympärille höyrynsulkulevyn korkeudelle ennen höyrynsulkulevyn asentamista.

Ennen tiivistämistä läpivientikauluksen alle jäävä höyrynsulkulevyn vastepinta puhdistetaan pölystä, rasvasta ja silikonista.

1. Höyrynsulkulevyyn tehdään putken tai kaapelin kokoinen reikä ja putki tai kaapeli tuodaan höyrynsulkulevyn läpi.

2. Kaflex-läpivientikaulus asennetaan putken tai kaapelin ympärille, suojapaperi poistetaan ja kaulus kiinnitetään höyrynsulkuun.

Usean kaapelin nippu tiivistetään höyrynsulkuun Kaflex Multi -läpivientikauluksella. Kauluksessa ei ole valmista liimapintaa, vaan se kiinnitetään höyrynsulkuun Tescon No.1- tai Tescon Vana -tiivistysteipillä.

3. Mahdolliset höyrynsulkuun tulleet reiät tiivistetään ilmatiiviiksi Tescon No.1 -tiivistysteipillä. Tyhjien putkien päät tiivistetään Stoppa-tiivistystulpilla.

Sisäverhouslevyt voidaan asentaa paikoilleen.

Jos putket on jo asennettu

Jos putket tai kaapelit on jo asennettu, ne voidaan tiivistää osittain halkaistulla Kaflex Post -tiivistysteipillä. Kaflex Post -tiivistysteippi asennetaan putken ympärille, suojapaperi poistetaan ja kaulus kiinnitetään höyrynsulkuun.

ASENNUKSESSA HUOMIOITAVAA

  • Tiivistysteipin ja läpivientikauluksen vastepintojen on oltava aina vähintään 25 mm leveitä.
  • Teipissä oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

Höyrynsulkulevyyn tehdään reikä ja putki tuodaan höyrynsulkulevyn läpi.

Kaulus asennetaan putken ympärille ja kiinnitetään höyrynsulkulevyyn tiivistysteipillä.

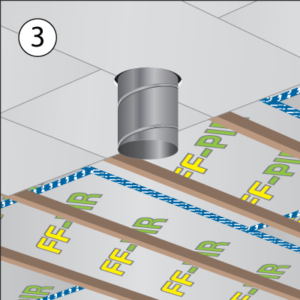

Sisäverhouslevyt asennetaan paikoilleen.

JÄRJESTELMÄKOMPONENTIT

KAFLEX

KAFLEX

KAFLEX

Läpivientikaulukset sähköputkille ja -kaapeleille.

<a href=”http://www.tiivistalo.fi/lapiviennit/”>Tuotekortti</a>

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä yleisteippi rakennuksen sisä-ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

Venymätön yleisteippi rakennuksen sisä- ja ulkopuolelle. Useita eri leveyksiä.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

SÄHKÖRASIOIDEN TIIVISTÄMINEN
HÖYRYNSULKULEVYYN

TYÖVAIHEET

Sähköputket tuodaan rasioille hirsissä olevien sähköreikien kautta. Jos putket tuodaan yläpohjan höyrynsulkulevyn läpi, ne tiivistetään höyrynsulkulevyyn Kaflex-läpivientikauluksilla.

Jos höyrynsulkulevy joudutaan rikkomaan rasioita asennettaessa, rasiat asennetaan Instaabox-asennuslaatikon avulla.

1. HIRSIKEHIKON SÄHKÖRASIAT

Sähköputket ja -kaapelit tuodaan rasioille hirsissä olevien sähköreikien kautta. Kun putket on asennettu, sähköreikien päät eristetään uretaanilla ja tiivistetään ilmatiiviiksi Orcon F -tiivistysliimalla.

Sähkörasiat ja peitelevyt voidaan asentaa paikoilleen.

2 – 3. KEHÄRAKENTEEN SÄHKÖRASIAT

Höyrynsulkulevyyn tehdään asennuslaatikon upotusalueen kokoinen reikä. Reiän taakse kiinnitetään asennuslauta sähkörasian kiinnittämistä varten.

Asennuslaatikkoa voidaan jatkaa sopivan mittaiseksi leikkaamalla laatikoista toinen pääty irti ja liittämällä ne yhteen tiivistysteipillä.

Sähkökaapelit tuodaan asennuslaatikon sisään ja sähkörasia kiinnitetään ruuveilla asennuslaatikon läpi takana olevaan asennuslautaan.

Tiivistysteipin alle jäävä höyrynsulkulevyn vastepinta puhdistetaan ja asennuslaatikko tiivistetään reunoistaan höyrynsulkulevyyn Tescon No.1- tai Tescon Vana -tiivistysteipillä.

Sisäverhouslevyt voidaan asentaa paikoilleen.

ASENNUKSESSA HUOMIOITAVAA

  • Tiivistysteipin vastepinnan on oltava aina vähintään 25 mm leveä.
  • Liitosnauhassa ja tiivistysteipissä oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

Hirsikehikossa sähköreikien päät eristetään ja tiivistetään ilmatiiviiksi.

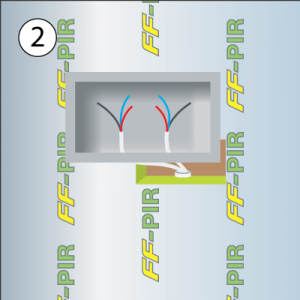

Kehärakenteessa sähkökaapelit tuodaan asennuslaatikon sisään.

Kehärakenteessa asennuslaatikko tiivistetään höyrynsulkulevyyn.

JÄRJESTELMÄKOMPONENTIT

INSTAABOX

INSTAABOX

INSTAABOX

Ilmatiivis asennuslaatikko sähkörasioille.

Tuotekortti

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä yleistiivistysteippi. Useita eri leveyksiä.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

Venymätön yleistiivistysteippi. Useita eri leveyksiä.

Tuotekortti

ORCON F

ORCON F

ORCON F

Tiivistysliima.

Tuotekortti

KAFLEX

KAFLEX

KAFLEX

Kaulukset putkien ja kaapeleiden tiivistämiseen höyrynsulkulevyyn.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

IKKUNOIDEN JA OVIEN KARMIEN TIIVISTÄMINEN SISÄPUOLISIIN RAKENTEISIIN

TYÖVAIHEET

Karapuut kiinnitetään ja eristetään valmistajan ohjeen mukaisesti. Liitosnauhan alle jäävät vastepinnat puhdistetaan huolellisesti ennen liitosnauhan kiinnittämistä.

Contega -liitosnauhat asennetaan ikkunan karmiin ennen karmin asentamista paikoilleen. Contega SL asennetaan karmin sisäreunaan ja Contega EXO ulkoreunaan.

1. Tekstipuolen suojapaperi poistetaan ja liitosnauha kiinnitetään karmin reunaan koko liimaraidan leveydeltä. Contega SL asennetaan sisäreunaan ja Contega EXO ulkoreunaan. Karmin kulmissa nauhaa jatketaan kulman yli n. 40 mm ja nauhan liimapinnat puristetaan yhteen. Kulmien ilmatiiveys varmistetaan Orcon F -tiivistysliimalla.Lopuksi liitosnauhan päät liitetään yhteen TESCON-tiivistysteipillä.

2. Ikkuna asennetaan paikoilleen ja tilkerako täytetään. Contega SL -liitosnauha kiinnitetään sivuilla karapuuhun ja alhaalla hirsikertaan. Ylhäällä nauhaa jatketaan toisella nauhalla niin, että se ulottuu hirteen saakka.

Hirsikertojen välisiin saumoihin karapuun viereen levitetään n. 3 cm mittainen palko ORCON F -tiivistysliimaa.

3. Tescon-tiivistysteippi kiinnitetään ikkunan ja karapuun välisen sauman päälle ja painetaan kiinni liimapalkoihin lastaa apuna käyttäen. Lopuksi karapuu tiivistetään erillisellä teipin palalla alapuoliseen hirteen.

Pielilaudat ja peitelistat asennetaan paikoilleen. Liitosnauha jää piiloon niiden alle.

ASENNUKSESSA HUOMIOITAVAA

  • Liitosnauhan ja tiivistysteipin vastepintojen on oltava karmissa 5 mm ja ympäröivässä rakenteessa vähintään 25 mm leveitä.
  • Liitosnauhassa ja tiivistysteipissä oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

Liitosnauhat asennetaan ikkunan karmiin ennen ikkunoiden asentamista paikoilleen.

Kun ikkuna on asennettu, nauhat kiinnitetään ympäröivään rakenteeseen.

Peitelistat asennetaan paikoilleen.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SL

CONTEGA SL

CONTEGA SL

Diffuusiotiivis liitosnauha rakennusosien liittymiin rakennuksen sisäpuolelle.

Tuotekortti

CONTEGA EXO

CONTEGA EXO

CONTEGA EXO

Diffuusioavoin liitosnauha rakennusosien liittymiin rakennuksen ulkopuolelle.

Tuotekortti

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä tiivistysteippi.

Tuotekortti

TESCON VANA

TESCON VANA

TESCON VANA

Yleistiivistysteippi.

Tuotekortti

ORCON F

ORCON F

ORCON F

Tiivistysliima.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

IKKUNOIDEN JA OVIEN KARMIEN TIIVISTÄMINEN ULKOPUOLISIIN RAKENTEISIIN

TYÖVAIHEET

Karapuut kiinnitetään ja eristetään valmistajan ohjeen mukaisesti. Liitosnauhan alle jäävät vastepinnat puhdistetaan huolellisesti ennen liitosnauhan kiinnittämistä.

Contega -liitosnauhat asennetaan ikkunan karmiin ennen karmin asentamista paikoilleen. Contega SL asennetaan karmin sisäreunaan ja Contega EXO ulkoreunaan.

1.  Tekstipuolen suojapaperi poistetaan ja liitosnauha kiinnitetään karmin reunaan koko liimaraidan leveydeltä. Contega SL asennetaan sisäreunaan ja Contega EXO ulkoreunaan. Karmin kulmissa nauhaa jatketaan kulman yli n. 40 mm ja liimapinnat puristetaan yhteen. Kulmien ilmatiiveys varmistetaan Orcon F -tiivistysliimalla. Nauhan päät liitetään yhteen TESCON No.1 -teipillä.

2. Liitosnauha Extoseal Encors asennetaan ikkuna-aukkoon ja nostetaan sivuilla 50 – 100 mm:n korkeuteen. Nauha painetaan huolellisesti aukon nurkkiin.

3. Ikkuna asennetaan paikoilleen ja tilkerako täytetään. Liitosnauha kiinnitetään sivuilla karapuuhun ja alhaalla Extoseal Encors -nauhan päälle. Ylhäällä nauhaa jatketaan toisella nauhalla hirteen saakka.

Hirsikertojen välisiin saumoihin karapuun viereen levitetään n. 3 cm mittainen palko ORCON F -tiivistysliimaa. Karapuun ja hirren välinen rako peitetään Tescon no.1 -teipillä ja teippi painetaan huolellisesti kiinni liimapalkoihin. Lopuksi karapuu tiivistetään erillisellä teipin palalla alapuoliseen hirteen.

Peitelistat ja vesipelti asennetaan niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

  • Liitosnauhan vastepinnan on oltava karmissa 5 mm ja ympäröivässä rakenteessa vähintään 25 mm leveä.
  • Liitosnauhassa ja tiivistysteipissä oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

Liitosnauhat asennetaan ikkunan karmiin ennen ikkunoiden asentamista paikoilleen.

Extoseal Encors -liitosnauha asennetaan vaakaosalle ja nostetaan reunoille.

Karmi asennetaan paikoilleen ja Contega EXO -nauha kiinnitetään rakenteeseen.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SL

CONTEGA SL

CONTEGA SL

Diffuusiotiivis liitosnauha rakennusosien liittymiin rakennuksen sisäpuolelle.

Tuotekortti

CONTEGA EXO

CONTEGA EXO

CONTEGA EXO

Diffuusioavoin liitosnauha rakennusosien liittymiin rakennuksen ulkopuolelle.

Tuotekortti

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä tiivistysteippi.

Tuotekortti

ORCON F

ORCON F

ORCON F

Tiivistysliima.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF
