Asennettujen ikkunoiden ja ovien tiivistäminen

CONTEGA-TIIVISTYSJÄRJESTELMÄ IKKUNOILLE JA OVILLE

ASENNETTUJEN IKKUNOIDEN JA OVIEN TIIVISTÄMINEN

VALITSE RAKENNETYYPPI

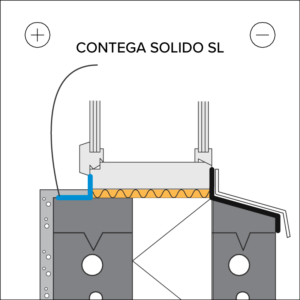

(Tescon Profect- tai Contega Solido SL -liitosnauha)

TYÖVAIHEET

Liitospintojen tulee olla puhtaita, pölyttömiä, kuivia ja hyvin kiinni alustassaan. Karmipinnat puhdistetaan tartuntaa heikentävistä aineista ennen liitosnauhan asennusta.

Liitosnauhan alle jäävät betoniset vastepinnat tasoitetaan tai hiotaan timantilla tasaisiksi. Tasoitettu liitosnauhan vastepinta alustetaan Tescon JK -pohjustusaineella.

1. Karmin reunaan piirretään apuviiva niin, että se jää piiloon tulevan peitelistan alle. Jos rakenteessa on sisäsmyygi, Tescon Incav -nurkkakappale leikataan sopivan kokoiseksi apuviivan kohdalta. Nurkkakappaleen suojapaperi poistetaan ja kappale kiinnitetään rakenteen nurkkaan.

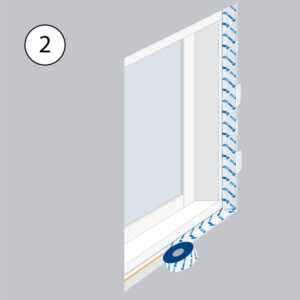

2. Ikkuna voidaan tiivistää joko Tescon Profect- tai Contega Solido SL -liitosnauhalla. Tescon Profect -liitosnauhassa on suojapaperi vain toisessa reunassa. Nauha asennetaan ikkunan karmiin suoraan rullalta. Contega Solido SL -liitosnauhasta irrotetaan ensin kapeampi suojapaperi ja nauha kiinnitetään karmiin apuviivaa myöten. Nauhat kiinnitetään ensin karmin pystysivuille ja sen jälkeen vaakasivuille. Käytettäessä Tescon Incav -nurkkakappaletta, liitosnauhat tuodaan nurkkakappaleen päälle. Muuten nauhat tuodaan karmin kulmissa toistensa yli ristiin.

Toinen suojapaperi irrotetaan ja nauha kiinnitetään rakenteeseen. Liitosnauhojen tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa. Käytettäessä Tescon Incav -nurkkakappaletta, nurkan ilmatiiveys varmistetaan liitosnauhan päälle siveltävällä Aerosana Visconn-tiivistyspinnoitteella.

3. Lopuksi liitosnauha peitetään tasoitteella, maalilla tai peitelistalla. Pintakäsittelyt tehdään liitosnauhaa rikkomatta niin, että tiivistys ei vaurioidu

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan vastepinnan on oltava karmissa 5 mm ja ympäröivässä rakenteessa vähintään 30 mm leveä.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Jos liitosnauha tarttuu huonosti alustaansa, nauhan vastepinta käsitellään pohjustusaineella.

Karmin reunaan piirretään apuviiva ja Tescon Incav -nurkkakappale leikataan sopivan kokoiseksi apuviivan kohdalta.

Liitosnauha kiinnitetään ensin karmiin ja sitten ympäröivään rakenteeseen. Nurkan ilmatiiveys varmistetaan Aerosana Visconn-tiivistyspinnoitteella.

Liitosnauha peitetään tasoitteella, maalilla tai peitelistalla niin, että tiivistys ei vaurioidu.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Liitosnauha ikkunoiden ja ovien karmeihin rakennuksen sisäpuolelle.

Tuotekortti

TESCON PROFECT

TESCON PROFECT

TESCON PROFECT

Liitosnauha asennettujen ikkunoiden ja ovien karmeihin rakennuksen sisäpuolelle.

Tuotekortti

TESCON INCAV

TESCON INCAV

TESCON INCAV

Liitoskappale rakenteiden sisänurkkiin.

Tuotekortti

TESCON JK

TESCON JK

TESCON JK

Pohjustusaine huonosti tarttuville alustoille.

Tuotekortti

AEROSANA VISCONN

AEROSANA VISCONN

AEROSANA VISCONN

Joustava tiivistyspinnoite ilmavuotojen tiivistämiseen

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

(Contega Solido EXO- ja Extoseal Encors -liitosnauhat)

TYÖVAIHEET

Liitospintojen tulee olla puhtaita, pölyttömiä, kuivia ja hyvin kiinni alustassaan. Karmipinnat puhdistetaan tartuntaa heikentävistä aineista ennen liitosnauhan asentamista.

Karmin ja apukarmin välinen eristys esim. polyuretaanivaahdotus leikataan karmipinnan tasoon.

Liitosnauhan alle jäävät betoniset vastepinnat tasoitetaan tai hiotaan timantilla tasaisiksi. Tasoitetut pinnat alustetaan Tescon JK -pohjustusaineella.

1. Liitosnauha Extoseal Encors asennetaan kapeaa suojapaperia purkaen ikkunan karmin alareunaan. Nauha kiinnitetään ensin karmin vaakaosalle ja nostetaan ylös sivuosille vähintään 150 mm:n korkeuteen.

Jäljellä olevat suojapaperit irrotetaan ja nauha kiinnitetään rakenteeseen. Lopuksi nauha painetaan huolellisesti ikkuna-aukon nurkan pohjaan saakka.

2. Contega Solido EXO -liitosnauhasta leikataan ikkuna-aukon mittaisia paloja. Kapeampi suojapaperi irrotetaan ja nauha kiinnitetään ikkunan karmin yläreunaan ja sivuille. Tämän jälkeen nauhan leveämpi suojapaperi irrotetaan ja nauha kiinnitetään ympäröivään rakenteeseen.

Kun liitosnauhat on asennettu, niiden tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa.

3. Vesipelti voidaan asentaa. Näkyviin jäävä osa liitosnauhaa peitetään listalla tai tarkoitukseen sopivalla pintamateriaalilla.

Vesipellin asennus ja pintakäsittelyt tehdään niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan leveys valitaan niin, että liitospintojen vähimmäisleveydet täyttyvät.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Ulkoseinärakenteen tuuletus suunnitellaan jokaiselle kohteelle erikseen kohteen erityispiirteet huomioiden.

Extoseal Encors -liitosnauha kiinnitetään ensin karmiin ja sitten ympäröivään rakenteeseen.

Contega Solido EXO -liitosnauha kiinnitetään karmiin ja tuodaan sivuosilla Extoseal Encors -liitosnauhan päälle.

Liitosnauhojen tiiveyden tarkastamisen jälkeen pellitys voidaan asentaa.

JÄRJESTELMÄKOMPONENTIT

EXTOSEAL ENCORS

EXTOSEAL ENCORS

EXTOSEAL ENCORS

Diffuusiotiivis venyvä butyylinauha rakennusosien liittymiin.

Tuotekortti

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

Diffuusioavoin liitosnauha rakennusosien liittymiin rakennuksen ulkopuolelle.

Tuotekortti

TESCON JK

TESCON JK

TESCON JK

Pohjustusaine huonosti tarttuville alustoille.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

(Contega Solido EXO- ja Extoseal Encors -liitosnauhat)

TYÖVAIHEET

Liitospintojen tulee olla puhtaita, pölyttömiä, kuivia ja hyvin kiinni alustassaan. Karmipinnat puhdistetaan tartuntaa heikentävistä aineista ennen liitosnauhan asentamista. Liitosnauhan alle jäävät rapatut vastepinnat tasoitetaan. Tasoitetut pinnat alustetaan Tescon JK -pohjustusaineella.

Karmin ja apukarmin välinen eristys esim. polyuretaanivaahdotus leikataan karmipinnan tasoon.

1. Liitosnauha Extoseal Encors asennetaan kapeaa suojapaperia purkaen ikkunan karmin alareunaan. Nauha kiinnitetään ensin karmin vaakaosalle ja nostetaan ylös sivuosille vähintään 150 mm:n korkeuteen.

Jäljellä olevat suojapaperit irrotetaan ja nauha kiinnitetään rakenteeseen. Lopuksi nauha painetaan huolellisesti ikkuna-aukon nurkan pohjaan saakka.

2. Contega Solido EXO -liitosnauhasta leikataan ikkuna-aukon mittaisia paloja. Kapeampi suojapaperi irrotetaan ja nauha kiinnitetään ikkunan karmin yläreunaan ja sivuille. Tämän jälkeen nauhan leveämpi suojapaperi irrotetaan ja nauha kiinnitetään ympäröivään rakenteeseen.

Kun liitosnauhat on asennettu, niiden tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa.

3. Vesipelti voidaan asentaa. Näkyviin jäävä osa liitosnauhaa peitetään listalla tai tarkoitukseen sopivalla pintamateriaalilla.

Vesipellin asennus ja pintakäsittelyt tehdään niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan leveys valitaan niin, että liitospintojen vähimmäisleveydet täyttyvät.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Ulkoseinärakenteen tuuletus suunnitellaan jokaiselle kohteelle erikseen kohteen erityispiirteet huomioiden.

Extoseal Encors -liitosnauha kiinnitetään ensin karmiin ja sitten ympäröivään rakenteeseen.

Contega Solido EXO -liitosnauha kiinnitetään karmiin ja tuodaan sivuosilla Extoseal Encors -liitosnauhan päälle.

Liitosnauhojen tiiveyden tarkastamisen jälkeen pellitys voidaan asentaa.

JÄRJESTELMÄKOMPONENTIT

EXTOSEAL ENCORS

EXTOSEAL ENCORS

EXTOSEAL ENCORS

Diffuusiotiivis venyvä butyylinauha rakennusosien liittymiin.

Tuotekortti

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

Diffuusioavoin liitosnauha rakennusosien liittymiin rakennuksen ulkopuolelle.

Tuotekortti

TESCON JK

TESCON JK

TESCON JK

Pohjustusaine huonosti tarttuville alustoille.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

(Tescon Profect- tai Contega Solido SL -liitosnauha)

TYÖVAIHEET

Liitosnauhan alle jäävät vastepinnat puhdistetaan irtoavasta maalista, pölystä ja rasvasta. Sileät vastepinnat alustetaan Tescon JK -pohjustusaineella. Epätasaiset vastepinnat tasoitetaan ennen alustusta.

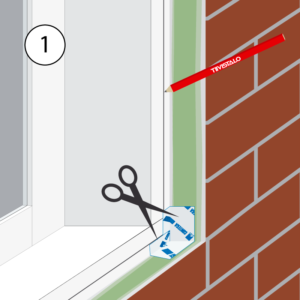

1. Karmin reunaan piirretään apuviiva niin, että se jää piiloon tulevan peitelistan alle. Jos rakenteessa on sisäsmyygi, Tescon Incav -nurkkakappale leikataan sopivan kokoiseksi apuviivan kohdalta. Nurkkakappaleen suojapaperi poistetaan ja kappale kiinnitetään rakenteen nurkkaan.

2. Ikkuna voidaan tiivistää joko Tescon Profect- tai Contega Solido SL -liitosnauhalla. Tescon Profect -liitosnauhassa on suojapaperi vain toisessa reunassa. Nauha asennetaan ikkunan karmiin suoraan rullalta. Contega Solido SL -liitosnauhasta irrotetaan ensin kapeampi suojapaperi ja nauha kiinnitetään karmiin apuviivaa myöten. Nauhat kiinnitetään ensin karmin pystysivuille ja sen jälkeen vaakasivuille. Käytettäessä Tescon Incav -nurkkakappaletta, liitosnauhat tuodaan nurkkakappaleen päälle. Muuten nauhat tuodaan karmin kulmissa toistensa yli ristiin (kuva).

Toinen suojapaperi irrotetaan ja nauha kiinnitetään rakenteeseen. Liitosnauhojen tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa. Käytettäessä Tescon Incav -nurkkakappaletta, nurkan ilmatiiveys varmistetaan liitosnauhan päälle siveltävällä Aerosana-Visconn -tiivistyspinnoitteella.

3. Lopuksi liitosnauha peitetään tasoitteella, maalilla tai peitelistalla. Pintakäsittelyt tehdään liitosnauhaa rikkomatta niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan vastepinnan on oltava karmissa 5 mm ja ympäröivässä rakenteessa vähintään 30 mm leveä.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Jos liitosnauha tarttuu huonosti alustaansa, nauhan vastepinta käsitellään pohjustusaineella.

Karmin reunaan piirretään apuviiva niin, että se jää tulevan peitelistan alle.

Liitosnauha kiinnitetään apuviivaa myöden ensin karmiin ja sitten rakenteeseen.

Liitosnauha peitetään tasoitteella, maalilla tai peitelistalla niin, että tiivistys ei vaurioidu.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Liitosnauha ikkunoiden ja ovien karmeihin rakennuksen sisäpuolelle.

Tuotekortti

TESCON PROFECT

TESCON PROFECT

TESCON PROFECT

Liitosnauha ikkunoiden ja ovien karmeihin rakennuksen sisäpuolelle.

Tuotekortti

TESCON INCAV

TESCON INCAV

TESCON INCAV

Liitoskappale rakenteiden sisänurkkiin.

Tuotekortti

AEROSANA VISCONN

AEROSANA VISCONN

AEROSANA VISCONN

Joustava pinnoite ilmavuotojen tiivistämiseen

Tuotekortti

TESCON JK

TESCON JK

TESCON JK

Pohjustusaine huonosti tarttuville alustoille.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

(Contega Solido EXO- ja Extoseal Encors -liitosnauhat)

TYÖVAIHEET

Karmin ja apukarmin välinen eristys esim. polyuretaanivaahdotus leikataan karmipinnan tasoon.

Liitospintojen tulee olla puhtaita, pölyttömiä, kuivia ja hyvin kiinni alustassaan. Karmipinnat puhdistetaan tartuntaa heikentävistä aineista ennen liitosnauhan asennusta.

1. Liitosnauha Extoseal Encors asennetaan kapeaa suojapaperia purkaen ikkunan karmin alareunaan. Nauha kiinnitetään ensin karmin vaakaosalle ja nostetaan ylös sivuosille vähintään 150 mm:n korkeuteen.

Jäljellä olevat suojapaperit irrotetaan ja nauha kiinnitetään rakenteeseen. Lopuksi nauha painetaan huolellisesti ikkuna-aukon nurkan pohjaan saakka.

2. Contega Solido EXO -liitosnauhasta leikataan ikkuna-aukon mittaisia paloja. Kapeampi suojapaperi irrotetaan ja nauha kiinnitetään ikkunan karmin yläreunaan ja sivuille. Tämän jälkeen nauhan leveämpi suojapaperi irrotetaan ja nauha kiinnitetään ympäröivään rakenteeseen.

Kun liitosnauhat on asennettu, niiden tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa.

3. Vesipelti voidaan asentaa. Näkyviin jäävä osa liitosnauhaa peitetään listalla tai tarkoitukseen sopivalla pintamateriaalilla.

Vesipellin asennus ja pintakäsittelyt tehdään niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan leveys valitaan niin, että liitospintojen vähimmäisleveydet täyttyvät.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Ulkoseinärakenteen tuuletus suunnitellaan jokaiselle kohteelle erikseen kohteen erityispiirteet huomioiden.

Extoseal Encors -liitosnauha kiinnitetään ensin karmiin ja sitten ympäröivään rakenteeseen.

Contega Solido EXO -liitosnauha kiinnitetään karmiin ja tuodaan sivuosilla Extoseal Encors -liitosnauhan päälle.

Liitosnauhojen tiiveyden tarkastamisen jälkeen pellitys voidaan asentaa.

JÄRJESTELMÄKOMPONENTIT

EXTOSEAL ENCORS

EXTOSEAL ENCORS

EXTOSEAL ENCORS

Diffuusiotiivis venyvä butyylinauha rakennusosien liittymiin.

Tuotekortti

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

Diffuusioavoin liitosnauha rakennusosien liittymiin rakennuksen ulkopuolelle.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

(Contega Solido SL -liitosnauha ja Tescon No.1 -tiivistysteippi)

TYÖVAIHEET

Liitospintojen tulee olla puhtaita, pölyttömiä, kuivia ja hyvin kiinni alustassaan. Liitosnauhan alle jäävät vastepinnat puhdistetaan tartuntaa heikentävistä aineista ennen nauhan asentamista.

Jos nauha tarttuu huonosti, vastepinnat alustetaan pohjustusaineella ennen nauhan asentamista.

1. Karmin reunaan piirretään apuviiva niin, että se jää piiloon tulevan peitelistan alle.

Orcon F -tiivistysliima levitetään n. 4 mm läpimittaisena ja n. 3 cm pituisena palkona hirsikertojen väliseen saumaan karapuun viereen.

Jos rakenteessa on sisäsmyygi, Tescon Incav -nurkkakappale leikataan sopivan kokoiseksi apuviivan kohdalta. Nurkkakappaleen suojapaperi poistetaan ja kappale kiinnitetään rakenteen nurkkaan.

2. Contega Solido SL -liitosnauhan kapeampi suojapaperi irrotetaan ja nauha kiinnitetään karmiin apuviivaa myöten. Ikkunan yläpuolella liitosnauhaa jatketaan toisella nauhalla niin, että se ulottuu yläpuoliseen hirteen saakka. Jos rakenteessa on sisäsmyygi, liitosnauha tuodaan nurkkakappaleen päälle. Muuten nauhat tuodaan karmin kulmissa toistensa yli ristiin (kuva).

Toinen suojapaperi irrotetaan ja nauha kiinnitetään rakenteeseen. Sisäsmyygin ilmatiiveys varmistetaan Orcon F -tiivistysliimalla. .

3. Karapuu tiivistetään seinään Tescon No.1 -teipillä. Teippi painetaan huolellisesti kiinni hirsikertojen väleihin asennettuihin liimapalkoihin.

Nauhojen tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa.

Peitelistat asennetaan paikoilleen. Pintakäsittelyt tehdään niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan vastepinnan on oltava karmissa 5 mm ja ympäröivässä rakenteessa vähintään 30 mm leveä.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Jos liitosnauha tarttuu huonosti alustaansa, nauhan vastepinta käsitellään pohjustusaineella.

Karmin reunaan piirretään apuviiva niin, että se jää tulevan peitelistan alle.

Liitosnauha kiinnitetään apuviivaa myöten ensin karmiin ja sitten rakenteeseen.

Karapuu tiivistetään Orcon F -liimalla ja Tescon-teipillä. Peitelistat voidaan asentaa.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Liitosnauha ikkunoiden ja ovien karmeihin rakennuksen sisäpuolelle.

Tuotekortti

TESCON No.1

TESCON No.1

TESCON No.1

Venyvä tiivistysteippi rakennuksen sisä- ja ulkopuolelle.

Tuotekortti

TESCON INCAV

TESCON INCAV

TESCON INCAV

Liitoskappale rakenteiden sisänurkkiin.

Tuotekortti

ORCON F

ORCON F

ORCON F

Tiivistysliima vaikeasti tiivistettäviin kohteisiin.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

(Contega Solido EXO- ja Extoseal Encors -liitosnauhat. Tescon No.1 -tiivistysteippi)

TYÖVAIHEET

Karmin ja apukarmin välinen eristys esim. polyuretaanivaahdotus leikataan karmipinnan tasoon.

Liitosnauhan alle jäävät vastepinnat puhdistetaan tartuntaa heikentävistä aineista ennen nauhan asentamista. Jos nauha tarttuu huonosti, vastepinnat alustetaan pohjustusaineella ennen nauhan asentamista.

1. Orcon F -tiivistysliima levitetään n. 4 mm läpimittaisena ja n. 3 cm pituisena palkona hirsikertojen väliseen saumaan karapuun viereen.

Liitosnauha Extoseal Encors asennetaan kapeaa suojapaperia purkaen ikkunan karmin alareunaan. Nauha kiinnitetään ensin karmin vaakaosalle ja nostetaan ylös sivuosille vähintään 150 mm:n korkeuteen.

Jäljellä olevat suojapaperit irrotetaan ja nauha kiinnitetään rakenteeseen. Lopuksi nauha painetaan huolellisesti ikkuna-aukon nurkan pohjaan saakka.

2. Contega Solido EXO -liitosnauhasta leikataan ikkuna-aukon mittaisia paloja. Kapeampi suojapaperi irrotetaan ja nauha kiinnitetään ikkunan karmin yläreunaan ja sivuille. Tämän jälkeen nauhan leveämpi suojapaperi irrotetaan ja nauha kiinnitetään ympäröivään rakenteeseen.

Karapuu tiivistetään seinään Tescon No.1 -tiivistysteipillä. Teippi painetaan huolellisesti kiinni hirsikertojen väleihin asennettuihin liimapalkoihin.

3. Nauhojen tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa.

Vesipelti voidaan asentaa. Näkyviin jäävä osa liitosnauhaa peitetään listalla tai tarkoitukseen sopivalla pintamateriaalilla. Vesipellin asennus ja pintakäsittelyt tehdään niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan leveys valitaan niin, että liitospintojen vähimmäisleveydet täyttyvät.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Ulkoseinärakenteen tuuletus suunnitellaan jokaiselle kohteelle erikseen kohteen erityispiirteet huomioiden.

Extoseal Encors -liitosnauha kiinnitetään ensin karmiin ja sitten ympäröivään rakenteeseen.

Contega Solido EXO -liitosnauha kiinnitetään karmiin ja tuodaan sivuosilla Extoseal Encors -liitosnauhan päälle.

Liitosnauhojen tiiveyden tarkastamisen jälkeen pellitys voidaan asentaa.

JÄRJESTELMÄKOMPONENTIT

EXTOSEAL ENCORS

EXTOSEAL ENCORS

EXTOSEAL ENCORS

Diffuusiotiivis venyvä butyylinauha rakennusosien liittymiin.

Tuotekortti

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

Diffuusioavoin liitosnauha rakennusosien liittymiin rakennuksen ulkopuolelle.

Tuotekortti

TESCON NO.1

TESCON NO.1

TESCON NO.1

Venyvä tiivistysteippi rakennuksen sisä- ja ulkopuolelle.

Tuotekortti

ORCON F

ORCON F

ORCON F

Tiivistysliima vaikeasti tiivistettäviin kohteisiin.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

(Tescon Profect- tai Contega Solido SL -liitosnauha)

TYÖVAIHEET

Liitosnauhan alle jäävät vastepinnat puhdistetaan irtoavasta maalista, pölystä ja rasvasta ja tasoitetaan sileäksi. Tasoitettu liitosnauhan vastepinta alustetaan Tescon JK -pohjustusaineella.

1. Karmin reunaan piirretään apuviiva niin, että se jää piiloon tulevan peitelistan alle. Jos rakenteessa on sisäsmyygi, Tescon Incav -nurkkakappale leikataan sopivan kokoiseksi apuviivan kohdalta. Nurkkakappaleen suojapaperi poistetaan ja kappale kiinnitetään rakenteen nurkkaan.

2. Ikkuna voidaan tiivistää joko Tescon Profect- tai Contega Solido SL -liitosnauhalla. Tescon Profect -liitosnauhassa on suojapaperi vain toisessa reunassa. Nauha asennetaan ikkunan karmiin suoraan rullalta. Contega Solido SL -liitosnauhasta irrotetaan ensin kapeampi suojapaperi ja nauha kiinnitetään karmiin apuviivaa myöten. Nauhat kiinnitetään ensin karmin pystysivuille ja sen jälkeen vaakasivuille. Käytettäessä Tescon Incav -nurkkakappaletta, liitosnauhat tuodaan nurkkakappaleen päälle. Muuten nauhat tuodaan karmin kulmissa toistensa yli ristiin.

Toinen suojapaperi irrotetaan ja nauha kiinnitetään rakenteeseen. Liitosnauhojen tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa. Käytettäessä Tescon Incav -nurkkakappaletta, nurkan ilmatiiveys varmistetaan liitosnauhan päälle siveltävällä Aerosana Visconn -tiivistyspinnoitteella.

3. Lopuksi liitosnauha peitetään tasoitteella, maalilla tai peitelistalla. Pintakäsittelyt tehdään liitosnauhaa rikkomatta niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan vastepinnan on oltava karmissa 5 mm ja ympäröivässä rakenteessa vähintään 30 mm leveä.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Jos liitosnauha tarttuu huonosti alustaansa, nauhan vastepinta käsitellään pohjustusaineella.

Karmin reunaan piirretään apuviiva ja Tescon Incav -nurkkakappale leikataan sopivan kokoiseksi apuviivan kohdalta.

Liitosnauha kiinnitetään ensin karmiin ja sitten ympäröivään rakenteeseen. Nurkan ilmatiiveys varmistetaan Aerosana Visconn -tiivistyspinnoitteella.

Liitosnauha peitetään tasoitteella, maalilla tai peitelistalla niin, että tiivistys ei vaurioidu.

JÄRJESTELMÄKOMPONENTIT

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Liitosnauha ikkunoiden ja ovien karmeihin rakennuksen sisäpuolelle.

Tuotekortti

TESCON PROFECT

TESCON PROFECT

TESCON PROFECT

Liitosnauha ikkunoiden ja ovien karmeihin rakennuksen sisäpuolelle.

Tuotekortti

TESCON INCAV

TESCON INCAV

TESCON INCAV

Liitoskappale rakenteiden sisänurkkiin.

Tuotekortti

TESCON JK

TESCON JK

TESCON JK

Pohjustusaine huonosti tarttuville alustoille.

Tuotekortti

AEROSANA VISCONN

AEROSANA VISCONN

AEROSANA VISCONN

Joustava pinnoite ilmavuotojen tiivistämiseen

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF

(Contega Solido EXO- ja Extoseal Encors -liitosnauhat)

TYÖVAIHEET

Karmin ja apukarmin välinen eristys esim. polyuretaanivaahdotus leikataan karmipinnan tasoon.

Liitospintojen tulee olla puhtaita, pölyttömiä, kuivia ja hyvin kiinni alustassaan. Karmipinnat puhdistetaan tartuntaa heikentävistä aineista ennen liitosnauhan asennusta. Tasoitettu liitosnauhan vastepinta alustetaan Tescon JK -pohjustusaineella.

1. Liitosnauha Extoseal Encors asennetaan kapeaa suojapaperia purkaen ikkunan karmin alareunaan. Nauha kiinnitetään ensin karmin vaakaosalle ja nostetaan ylös sivuosille vähintään 150 mm:n korkeuteen.

Jäljellä olevat suojapaperit irrotetaan ja nauha kiinnitetään rakenteeseen. Lopuksi nauha painetaan huolellisesti ikkuna-aukon nurkan pohjaan saakka.

2. Contega Solido EXO -liitosnauhasta leikataan ikkuna-aukon mittaisia paloja. Kapeampi suojapaperi irrotetaan ja nauha kiinnitetään ikkunan karmin yläreunaan ja sivuille. Tämän jälkeen nauhan leveämpi suojapaperi irrotetaan ja nauha kiinnitetään ympäröivään rakenteeseen.

Kun liitosnauhat on asennettu, niiden tartunta varmistetaan painamalla nauhoja alustaansa vasten telalla tai lastalla. Nauhan alle ei saa jäädä alueita, joissa nauha ei ole tarttunut alustaansa.

3. Vesipelti voidaan asentaa. Näkyviin jäävä osa liitosnauhaa peitetään listalla tai tarkoitukseen sopivalla pintamateriaalilla.

Vesipellin asennus ja pintakäsittelyt tehdään niin, että tiivistys ei vaurioidu.

ASENNUKSESSA HUOMIOITAVAA

•  Liitosnauhan leveys valitaan niin, että liitospintojen vähimmäisleveydet täyttyvät.

•  Liitosnauhojen jatkosten limityksen on oltava vähintään 50 mm.

•  Liitosnauhan vastepinnan lämpötilan on oltava vähintään +10 oC.

•  Ulkoseinärakenteen tuuletus suunnitellaan jokaiselle kohteelle erikseen kohteen erityispiirteet huomioiden.

Extoseal Encors -liitosnauha kiinnitetään ensin karmiin ja sitten ympäröivään rakenteeseen.

Contega Solido EXO -liitosnauha kiinnitetään karmiin ja tuodaan sivuosilla Extoseal Encors -liitosnauhan päälle.

Liitosnauhojen tiiveyden tarkastamisen jälkeen pellitys voidaan asentaa.

JÄRJESTELMÄKOMPONENTIT

EXTOSEAL ENCORS

EXTOSEAL ENCORS

EXTOSEAL ENCORS

Diffuusiotiivis venyvä butyylinauha rakennusosien liittymiin.

Tuotekortti

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

CONTEGA SOLIDO EXO

Diffuusioavoin liitosnauha rakennusosien liittymiin rakennuksen ulkopuolelle.

Tuotekortti

TESCON JK

TESCON JK

TESCON JK

Pohjustusaine huonosti tarttuville alustoille.

Tuotekortti

ASENNUSOHJE

ASENNUSOHJE

Lataa PDF
