Oikean tiivistysmenetelmän valitseminen
Rakennusmateriaaleista riippumatta asuinrakennuksen vaipan ilmatiiveys on ehdoton edellytys sille, ettei talviaikainen kosteus pääse sisäilmasta rakenteisiin. Tällä sivulla ohjeistetaan kivirakenteisen talon tiivistäminen saksalaisilla pro clima® -tuotteilla sellaisissa tapauksissa, kun yläpohjan höyrynsulkuna käytetään höyrynsulkulevyä.
Ohjeessa esitetyt rakenne- ja tiivistysratkaisujen periaatekuvat ovat ohjeellisia. Rakennesuunnittelija määrittelee rakennuskohteeseen soveltuvat ratkaisut aina tapauskohtaisesti.

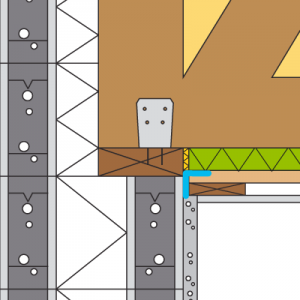

Tiivistysohje kivitalolle (PDF)YLÄPOHJAN HÖYRYNSULUN JA ULKOSEINÄN LIITOS
Asenna yläpohjaan tuleva talotekniikka ja LVI-putkien ympärille tulevat läpivientikaulukset höyrynsulkulevyn korkeudelle ennen höyrynsulkulevyn asentamista.
Yläpohjan höyrynsulkulevyt tiivistetään toisiinsa Tescon No.1- tai Tescon Vana -tiivistysteipillä. Yläpohjan ja ulkoseinän kivirakenteen liitos tiivistetään Contega Solido SL -liitosnauhalla. Liitosnauhan alle jäävät kiviseinän vastepinnat pohjustetaan Tescon JK -pohjustusaineella.
Asennuksessa huomioitavaa
- Liitosnauha ja tiivistysteippi asennetaan keskelle tiivistettävää saumaa. Riittävän tartuntapinnan saavuttamiseksi nauhaa ja teippiä jatketaan tarvittaessa limittäisellä nauhan tai teipin palalla.
- Liitosnauhan ja tiivistysteipin liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

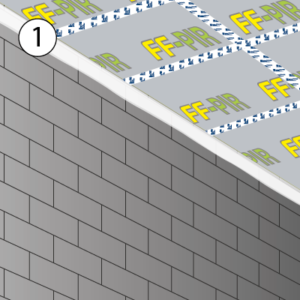

1. Höyrynsulun asentaminen
Höyrynsulkulevyt asennetaan valmistajan ohjeen mukaisesti ja tiivistetään toisiinsa Tescon No.1- tai Tescon Vana -tiivistysteipillä.
Ulkoseinällä liitosnauhan alle jäävä vastepinta puhdistetaan ja pohjustetaan Tescon JK -pohjustusaineella. Epätasaiset pinnat tasoitetaan ennen aineen levittämistä.

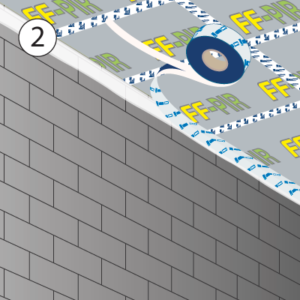

2. Liitosnauhan asentaminen
Contega Solido SL -liitosnauha kiinnitetään suojapaperia purkaen ensiksi yläpohjan höyrynsulkulevyn reunaan. Toinen suojapaperi irrotetaan ja liitosnauha kiinnitetään ulkoseinään. Liitosnauhan alle ei saa jäädä ilmataskuja.
Rakennuksen nurkissa ilmatiiveys varmistetaan erillisellä liitosnauhan palalla. Pala laskostetaan huolellisesti rakenteen nurkkaan. Lisäksi suositellaan, että ilmatiiveys varmistetaan Aerosana Visconn -tiivistyspinnoitteella.

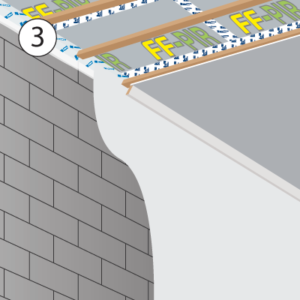

3. Pintaverhoilun asentaminen
Ulkoseinällä liitosnauha peitetään tasoitteella. Harvarimoitus ja sisäkatto voidaan asentaa.
Seinällä liitosnauhan vastepinnat pohjustetaan pohjustusaineella.
Liitosnauha kiinnitetään ensin yläpohjan höyrynsulkulevyyn ja sitten seinään.
Liitosnauha peitetään tasoitteella ja pintamateriaaleilla.
Järjestelmätuotteet

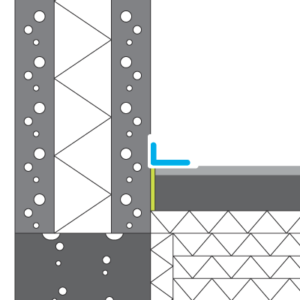

BETONIRAKENTEISEN ALA- TAI VÄLIPOHJAN JA ULKOSEINÄN LIITOS
Ulkoseinä tiivistetään maanvaraiseen betonialapohjaan tai ala- ja välipohjan ontelolaatastoon Contega Solido SL -liitosnauhalla.
Ennen tiivistämistä betoniliima hiotaan pois ja lattia puhdistetaan huolellisesti. Liitosnauhan alle jäävät vastepinnat pohjustetaan Tescon JK -pohjustusaineella.
Asennuksessa huomioitavaa
- Liitosnauha asennetaan keskelle tiivistettävää saumaa. Riittävän tartuntapinnan saavuttamiseksi nauhaa jatketaan tarvittaessa limittäisellä teipin palalla.
- Liitosnauhassa oleva liima tarttuu hitaammin kylmässä. Liitosnauhan vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
1. Alustan valmistaminen
Liitosnauhan alle jäävät vastepinnat tasoitetaan tai hiotaan timantilla tasaiseksi. Puhdistetut vastepinnat pohjustetaan Tescon JK -pohjustusaineella ennen liitosnauhan asentamista.

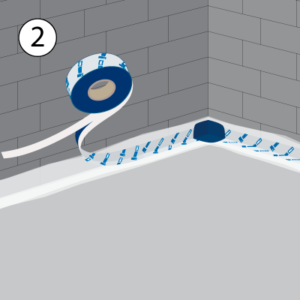

2. Liitosnauhan asentaminen
Contega Solido SL -liitosnauha kiinnitetään ulkoseinään suojapaperia purkaen niin, että nauha ulottuu reunaerotuskaistan yli betonilattiaan saakka.Toinen suojapaperi irrotetaan ja nauha kiinnitetään lattiaan. Liitosnauhan alle ei saa jäädä ilmataskuja.
Liitoksen ilmatiiveys varmistetaan Aerosana Visconn -tiivistyspinnoitteella. Vähimmäisvaatimuksena on sivellä rakenteen nurkat ja liitosnauhan jatkoskohdat. Pinnoite levitetään liitosnauhan yli betonilaatalle saakka vähintään kahteen kertaan niin, että saadaan aikaan 0,5 mm:n kerrospaksuus.
3. Pintaverhoilun asentaminen
Ulkoseinällä liitosnauha jää tasoitteen alle. Lattiassa liitosnauhan voi peittää tasoitteella, maalilla ja erilaisilla pintamateriaaleilla, kuten esimerkiksi parketilla ja keraamisella laatalla.
Liitosnauhan vastepinnat tasoitetaan ja pohjustetaan pohjustusaineella.
Liitosnauha kiinnitetään ensin seinään ja sitten lattiaan.
Liitosnauha peitetään tasoitteella ja pintamateriaaleilla.
Järjestelmätuotteet

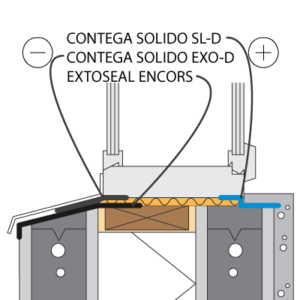

IKKUNOIDEN JA OVIEN TIIVISTÄMINEN SISÄPUOLISEEN KIVIRAKENTEESEEN
Contega -liitosnauhat asennetaan ikkunan karmiin ennen karmin asentamista paikoilleen.
Liitosnauhan alle jäävät betoniset vastepinnat tasoitetaan tai hiotaan timantilla tasaisiksi. Puhtaaksi pyyhityt vastepinnat pohjustetaan Tescon JK -pohjustusaineella ennen liitosnauhan kiinnittämistä rakenteeseen.
Asennuksessa huomioitavaa
- Liitosnauhan vastepinnan on oltava karmissa liimaraidan levyinen ja rakenteessa ≥ 30 mm.
- Liitosnauhassa ja tiivistysteipissä oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
- Liitosnauhan betoniset vastepinnat tasoitetaan tai hiotaan timantilla tasaisiksi ja alustetaan Tescon JK -pohjustusaineella.

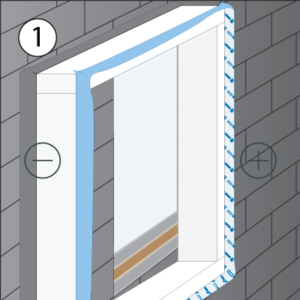

1. Liitosnauhojen asentaminen karmiin
Kapeampi suojapaperi poistetaan ja liitosnauha kiinnitetään karmin reunaan. Solido SL-D asennetaan karmin sisäreunaan ja Solido EXO-D ulkoreunaan. Karmin kulmissa nauhaa jatketaan kulman yli n. 40 mm ja liimapinnat puristetaan yhteen. Nauhan päät liitetään yhteen TESCON -tiivistysteipillä.
2. Ikkunan asentaminen paikoilleen

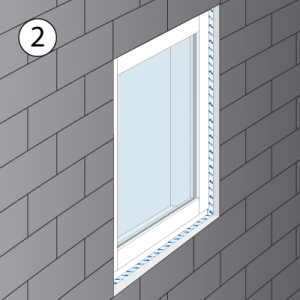

Ikkuna asennetaan paikoilleen. Tilkerako täytetään uretaanilla ja ylimääräinen vaahto leikataan kuivuttuaan pois.
Toinen suojapaperi irrotetaan ja Contega Solido SL-D -nauha kiinnitetään rakenteeseen. Nauhan alle ei saa jäädä ilmataskuja. Karmin kulmissa nauha laskostetaan ja laskos liimataan Orcon Fb -tiivistysliimalla. Liimaa laitetaan myös laskoksen juureen.
Rakenteen ilmatiiveys varmistetaan tarvittaessa Aerosana Visconn -tiivistyspinnoitteella. Karmin sivuilla pinnoite levitetään liitosnauhan reunoille ja nurkissa nauhan päälle karmista betoniin saakka.

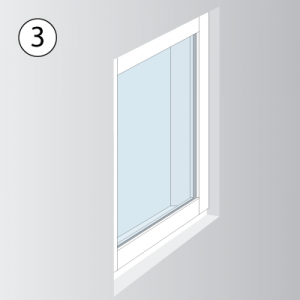

3. Viimeistely
Tasoitetöiden yhteydessä liitosnauha jää piiloon tasoitteen alle.
Liitosnauhat asennetaan ikkunan karmiin ennen karmin asentamista.
Kun ikkuna on asennettu, nauhat kiinnitetään ympäröivään rakenteeseen.
Liitosnauhat peitetään tasoitteella.

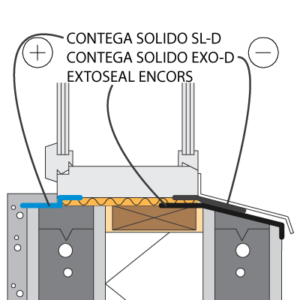

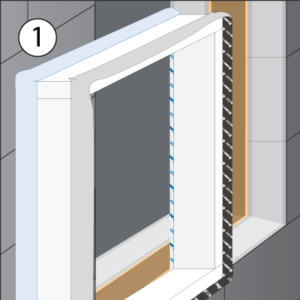

IKKUNOIDEN JA OVIEN TIIVISTÄMINEN ULKOPUOLISEEN KIVIRAKENTEESEEN
Contega -liitosnauhat asennetaan ikkunan karmiin ennen karmin asentamista paikoilleen.
Liitosnauhan alle jäävät betoniset vastepinnat tasoitetaan tai hiotaan timantilla tasaisiksi. Puhtaaksi pyyhityt vastepinnat pohjustetaan Tescon JK -pohjustusaineella ennen liitosnauhan kiinnittämistä rakenteeseen.
Asennuksessa huomioitavaa
- Liitosnauhan vastepinnan on oltava karmissa liimaraidan levyinen ja rakenteessa ≥ 30 mm.
- Liitosnauhassa ja tiivistysteipissä oleva liima tarttuu hitaammin kylmässä. Vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
- Liitosnauhan betoniset vastepinnat tasoitetaan tai hiotaan timantilla tasaisiksi ja alustetaan Tescon JK -pohjustusaineella.
1. Liitosnauhojen asentaminen karmiin
Kapeampi suojapaperi poistetaan ja liitosnauha kiinnitetään karmin reunaan. Solido SL-D asennetaan karmin sisäreunaan ja Solido EXO-D ulkoreunaan. Karmin kulmissa nauhaa jatketaan kulman yli n. 40 mm ja liimapinnat puristetaan yhteen. Nauhan päät liitetään yhteen TESCON -tiivistysteipillä.

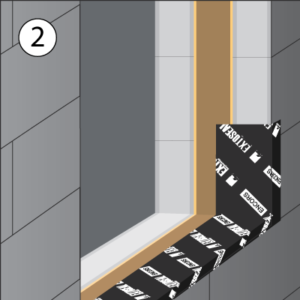

2. Butyylinauhan asentaminen ikkuna-aukkoon
Butyylinauha Extoseal Encors asennetaan ikkuna-aukkoon ja nostetaan sivuilla 50 – 100 mm:n korkeuteen. Nauha painetaan huolellisesti aukon nurkkiin. Ikkuna asennetaan paikoilleen.

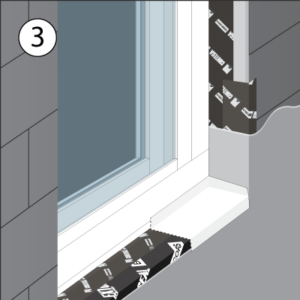

3. Ikkunan asentaminen
Contega Solido EXO-D -liitosnauhan toinen suojapaperi irrotetaan. Nauha kiinnitetään rakenteeseen niin, että se tulee Extoseal Encors -liitosnauhan päälle. Karmin kulmissa nauha laskostetaan ja laskos liimataan Orcon Fb -tiivistysliimalla. Liimaa laitetaan myös laskoksen juureen.
Tasoitteen alle jäävä Extoseal Encors -nauha peitetään tartunnan parantamiseksi Solido EXO-D -nauhan palalla. Vesipellin asennus ja pintakäsittelyt tehdään niin, että tiivistys ei vaurioidu.
Liitosnauhat asennetaan ikkunan karmiin ennen karmin asentamista.
Extoseal Encors -liitosnauha asennetaan vaakaosalle ja nostetaan reunoille.
Karmi asennetaan paikoilleen ja Contega EXO-D -liitosnauha kiinnitetään rakenteeseen.
Järjestelmätuotteet

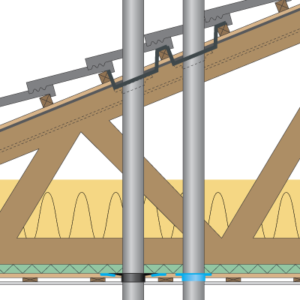

LVI-PUTKIEN TIIVISTÄMINEN HÖYRYNSULKULEVYYN
LVI-putket tiivistetään höyrynsulkulevyyn Roflex-läpivientikauluksilla. Roflex-kaulukset asennetaan putkien ympärille ennen höyrynsulkulevyjen asentamista.
Ennen tiivistämistä tiivistysteipin alle jäävä höyrynsulun vastepinta puhdistetaan pölystä, rasvasta ja silikonista.
Asennuksessa huomioitavaa
- Tiivistyseippi asennetaan keskelle tiivistettävää saumaa. Riittävän tartuntapinnan saavuttamiseksi teippiä jatketaan tarvittaessa limittäisellä teipin palalla.
- Tiivistysteipissä oleva liima tarttuu hitaammin kylmässä. Tiivistysteipin vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

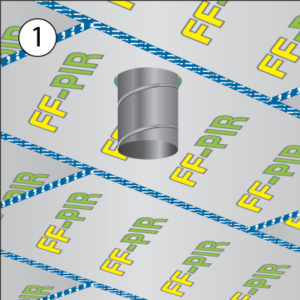

1. Läpivienti
Höyrynsulkulevyyn tehdään putken kokoinen reikä ja putki tuodaan levyn läpi. Jos höyrynsulkulevyä joudutaan jatkamaan, raot täytetään uretaanivaahdolla ja tiivistetään Tescon No.1- tai Tescon Vana -tiivistysteipillä.
2. Läpiviennin tiivistäminen

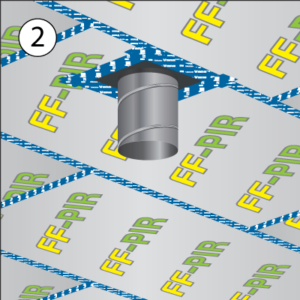

Roflex-läpivientikaulus asennetaan putken ympärille. Teipin suojapaperi poistetaan ja teippi kiinnitetään läpivientikauluksen ja höyrynsulkulevyn liitoskohtaan. Kauluksen kulmissa teipit tuodaan toistensa yli ristiin.
Paksut putket voi tiivistää myös Tescon No.1 -tiivistysteipillä seuraavasti. Teippirullasta leikataan lyhyitä paloja. Teipin suojapaperi irrotetaan ja teippi kiinnitetään läpivientiputken pintaan putken suuntaisesti niin, että se ulottuu reilusti höyrynsulkulevyn päälle. Teippiä kiinnitettäessä teippiä venytetään niin, että se asettuu rypyttömästi putken ja höyrynsulkulevyn pintaan. Sama työvaihe toistetaan kunnes putki on kokonaan kierretty.
3. Sisäverhouksen asentaminen
Kun sisäverhoilu asennetaan paikoilleen, teippi ja kaulukset jäävät piiloon sen alle.

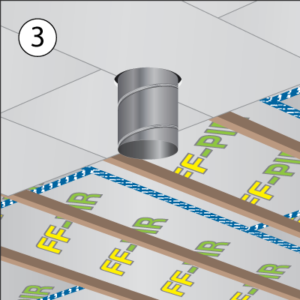

Höyrynsulkulevyyn tehdään reikä ja putki tuodaan levyn läpi.
Kaulus asennetaan putken ympärille ja tiivistetään höyrynsulkuun.
Sisäverhouslevyt asennetaan paikoilleen.
Järjestelmätuotteet

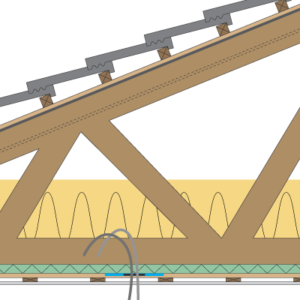

SÄHKÖPUTKIEN JA -KAAPELEIDEN TIIVISTÄMINEN HÖYRYNSULKULEVYYN
Sähköputket ja kaapelit tiivistetään höyrynsulkulevyyn Kaflex-läpivientikauluksilla. Kaulukset asennetaan putkien ympärille ennen höyrynsulkulevyjen asentamista.
Ennen tiivistämistä kauluksen alle jäävä höyrynsulkulevyn vastepinta puhdistetaan pölystä, rasvasta ja silikonista..
Asennuksessa huomioitavaa
- Tiivistyseippi asennetaan keskelle tiivistettävää saumaa. Riittävän tartuntapinnan saavuttamiseksi teippiä jatketaan tarvittaessa limittäisellä teipin palalla.
- Tiivistysteipissä oleva liima tarttuu hitaammin kylmässä. Tiivistysteipin vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.

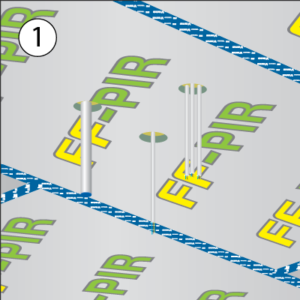

1. Läpivienti
Höyrynsulkulevyyn tehdään putken kokoinen reikä ja putki tuodaan levyn läpi. Jos höyrynsulkulevyä joudutaan jatkamaan, raot täytetään uretaanivaahdolla ja tiivistetään Tescon No.1- tai Tescon Vana -tiivistysteipillä.
2. Läpiviennin tiivistäminen

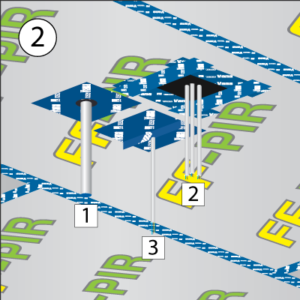

Kaflex-läpivientikaulus (1) asennetaan putken tai kaapelin ympärille, suojapaperi poistetaan ja kaulus kiinnitetään höyrynsulkulevyyn. Putkien päät tiivistetään Stoppa-tiivistystulpilla. Kun sähkökaapelit asennetaan, ne tuodaan tulpan läpi puhkaisemalla.
Usean kaapelin nippu tiivistetään Kaflex Multi -läpivientikauluksella (2). Kaulus kiinnitetään höyrynsulkulevyyn Tescon No.1- tai Tescon Vana -tiivistysteipillä.
Jos putket on jo asennettu
Asennetut putket ja kaapelit tiivistetään halkaistulla Kaflex Post -tiivistysteipillä (3). Teippi asennetaan putken ympärille, suojapaperi poistetaan ja teippi kiinnitetään höyrynsulkulevyyn.

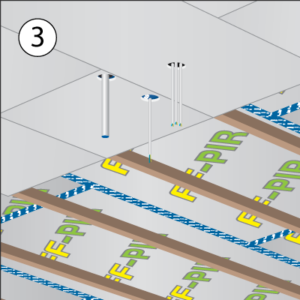

3. Kaapelien asentaminen
Kun sisäverhoilu asennetaan paikoilleen, teippi ja kaulukset jäävät piiloon sen alle.
Höyrynsulkulevyyn tehdään reikä ja putki tuodaan levyn läpi.
Kaulus asennetaan putken ympärille ja tiivistetään höyrynsulkulevyyn.
Sisäverhouslevyt asennetaan paikoilleen.
Järjestelmätuotteet

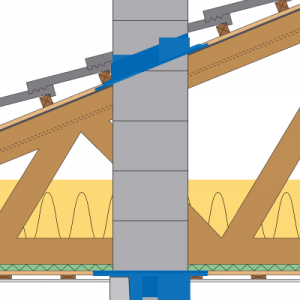

HARKKORAKENTEISEN SAVUHORMIN TIIVISTÄMINEN HÖYRYNSULKULEVYYN
Muurattu savuhormi tiivistetään höyrynsulkulevyyn 15 cm leveällä Tescon No.1 -tiivistysteipillä. Hormi tiivistetään höyrynsulkulevyyn alapuolelta.
Tarpeen vaatiessa harkon pinta pohjustetaan Tescon JK -pohjustusaineella liiman tartunnan parantamiseksi..
Asennuksessa huomioitavaa
- Tiivistyseippi asennetaan keskelle tiivistettävää saumaa. Riittävän tartuntapinnan saavuttamiseksi teippiä jatketaan tarvittaessa limittäisellä teipin palalla.
- Tiivistysteipissä oleva liima tarttuu hitaammin kylmässä. Tiivistysteipin vastepinnan lämpötilan olisi hyvä olla vähintään +10 oC.
- Tarpeen vaatiessa harkon pinta alustetaan Tescon JK -pohjustusaineella.
1. Läpivienti
Höyrynsulkulevyyn tehdään hormin kokoinen aukko. Jos höyrynsulkulevyä joudutaan jatkamaan, sauma täytetään uretaanivaahdolla ja tiivistetään Tescon No.1- tai Tescon Vana -tiivistysteipillä.
Hormi puhdistetaan pölystä ja epäpuhtauksista harjaamalla. Tämän jälkeen se pyyhitään pölyttömäksi kuivalla liinalla.
2. Läpiviennin tiivistäminen
Teipistä leikataan n. 20 cm piipun sivua pitempi pala. Alempi suojapaperi poistetaan ja teippi asennetaan hormin kylkeen höyrynsulkulevyn ja hormin yhtymäkohtaan niin, että ylitys on molemmista päistä n. 10 cm. Teipin päät käännetään viereisille sivuille.
Toinen suojapaperi irrotetaan ja teippi kiinnitetään höyrynsulkulevyyn. Hormin nurkissa teippiä venytetään niin, että se asettuu tiiviisti alustaansa. Työvaiheet toistetaan kaikilla sivuilla.
3. Viimeistely
Sisäkaton alle jäävä osa tiivistysteippiä peitetään tasoitetöiden yhteydessä tasoitteella. Tämän jälkeen sisäkatto voidaan asentaa paikoilleen.
Höyrynsulkulevyyn tehdään hormin kokoinen aukko.
Teippi asennetaan hormin kylkeen niin, että ylitys on molemmista päistä 10 cm.
Jos teippi jää näkyviin, se voidaan peittää tasoitteella.
