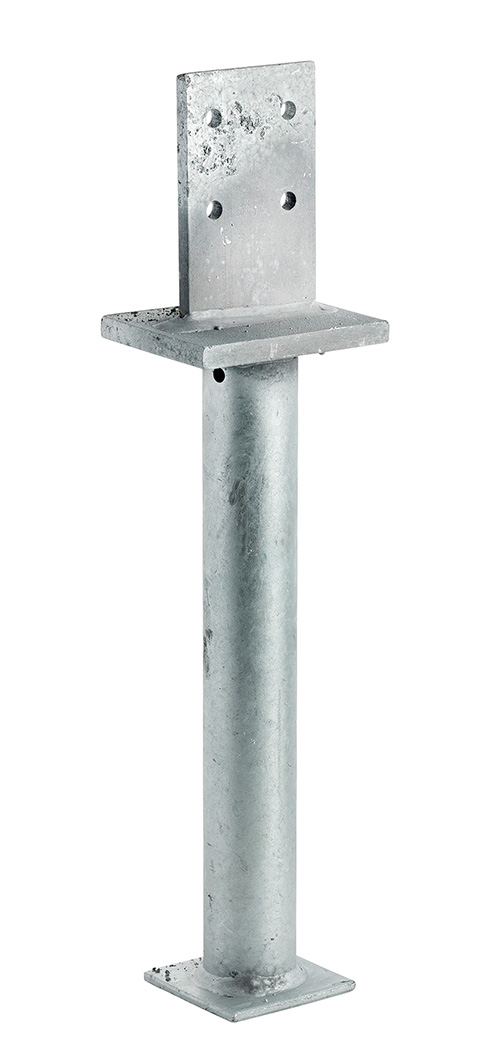

PIS – Pilarikenkä
Kiinteä pilarikenkä
| TUOTENUMERO | PIS70G-B |
| PUTKEN HALKAISIJA | 42 mm |
| KORKEUS | 423 mm |
| PINNOITE | Kuumasinkitys |
| KÄYTTÖLUOKKA | 3 |
TUOTEKUVAUS
Näitä pilarikenkiä käytetään tukemaan liimapuupilareita, joiden leveys on vähintään 80 mm. PIS-pilarikengän putki valetaan betoniin. Pilarin pohjalevyn ja betonin yläpinnan välinen etäisyys saa olla enintään 150 mm.
OMINAISUUDET
Materiaali
• Teräslaatu:
Kuumasinkitty teräs S235JR, EN 10025 mukaan
• Korroosiosuoja:
Kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan
Hyödyt

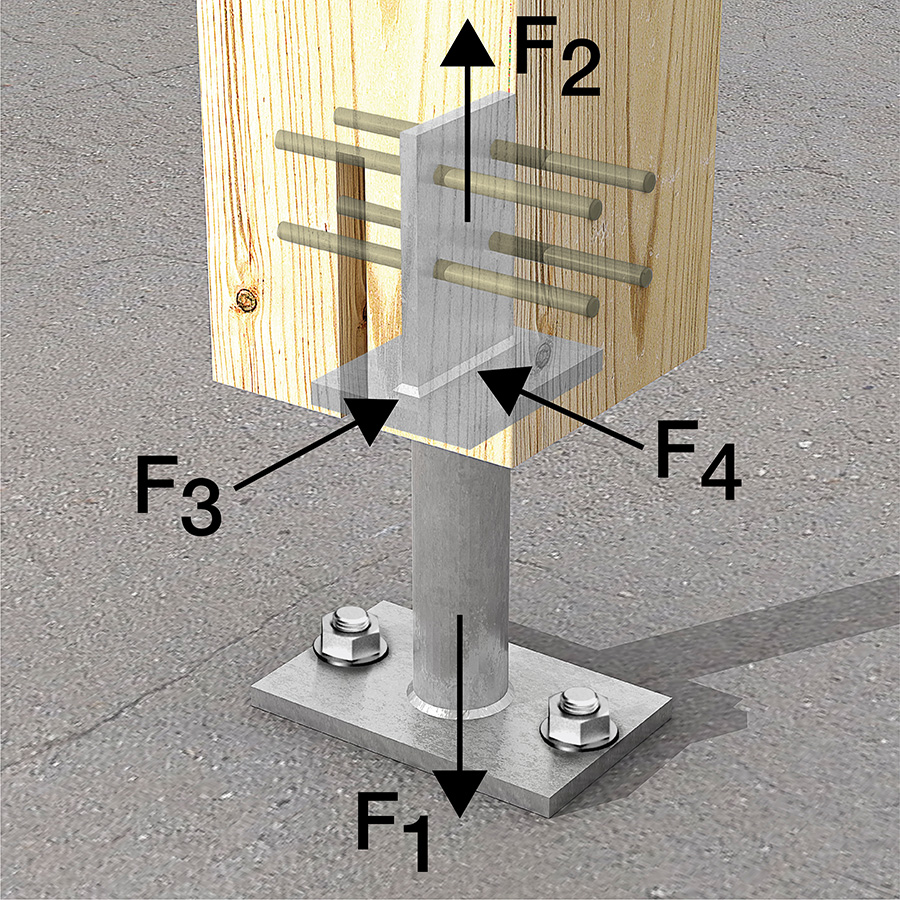

Pilarikengät kantavat puristusta, vetoa ja vaakasuuntaista kuormitusta
Liitos
• Puupilarit

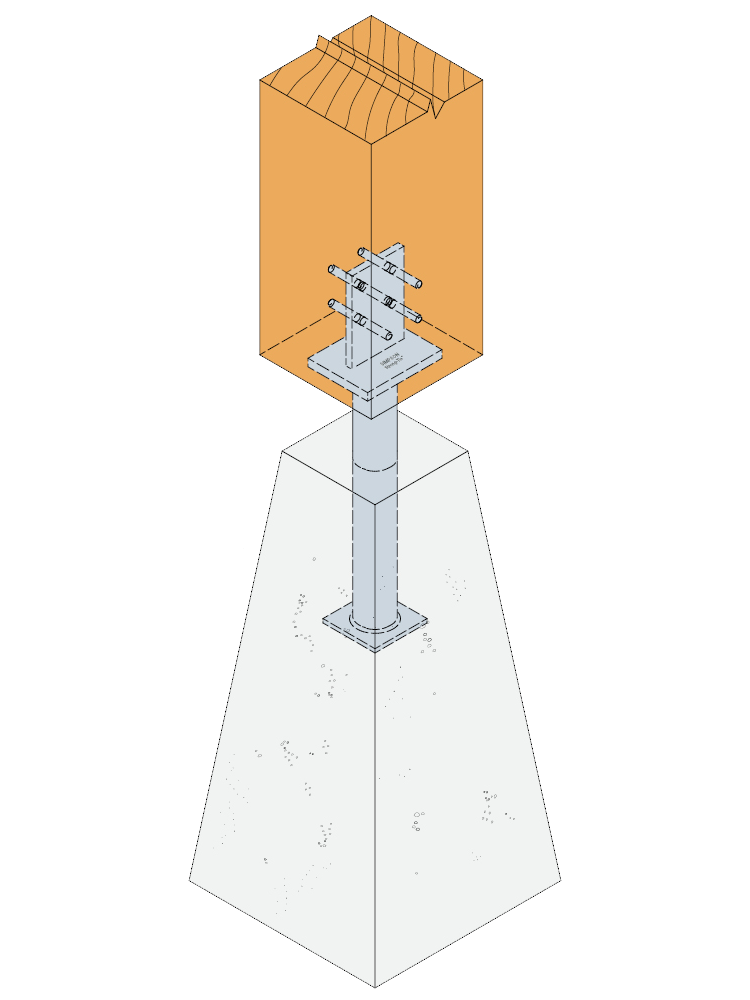

• Pilarikengän putki valetaan betoniin
Käyttökohteet
• Valetaan betoniin
Kiinnittäminen
• Betoniin kiinnittämisessä käytetään M12- tai M16-pulttia.
• Liimapuupilarin pohjaan tehdään 9–10 mm leveä ura, johon kiinnike kiinnitetään neljällä M8- tai kahdella M12- kuumasinkityllä vaarnalla, joiden pituus vastaa pilarin leveyttä

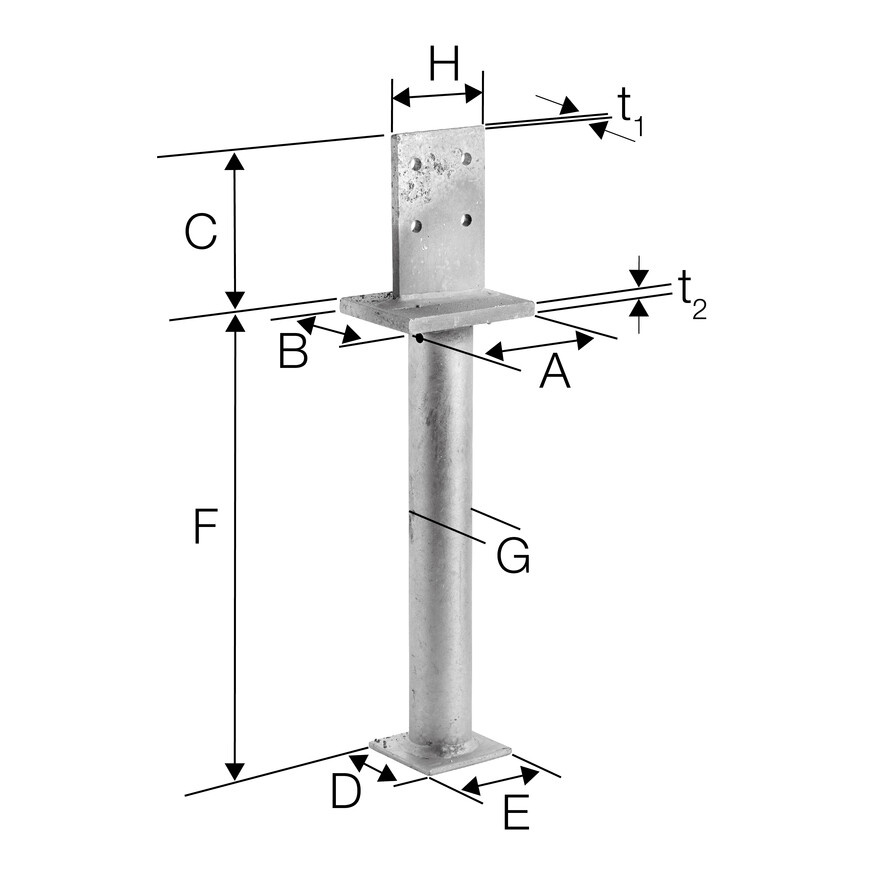

| Tuotenro | Mitat [mm] | Ylälevyn reiät | Määrä laatikossa | Paino [kg] | |||||||||
| A | B | C | D | E | F | G | H | t1 | t2 | Ø8.5 [mm] | |||
| PIS70G-B | 100 | 80 | 110 | 70 | 70 | 313 | 42 | 70 | 8 | 10 | 4 | 8 | 2.3 |

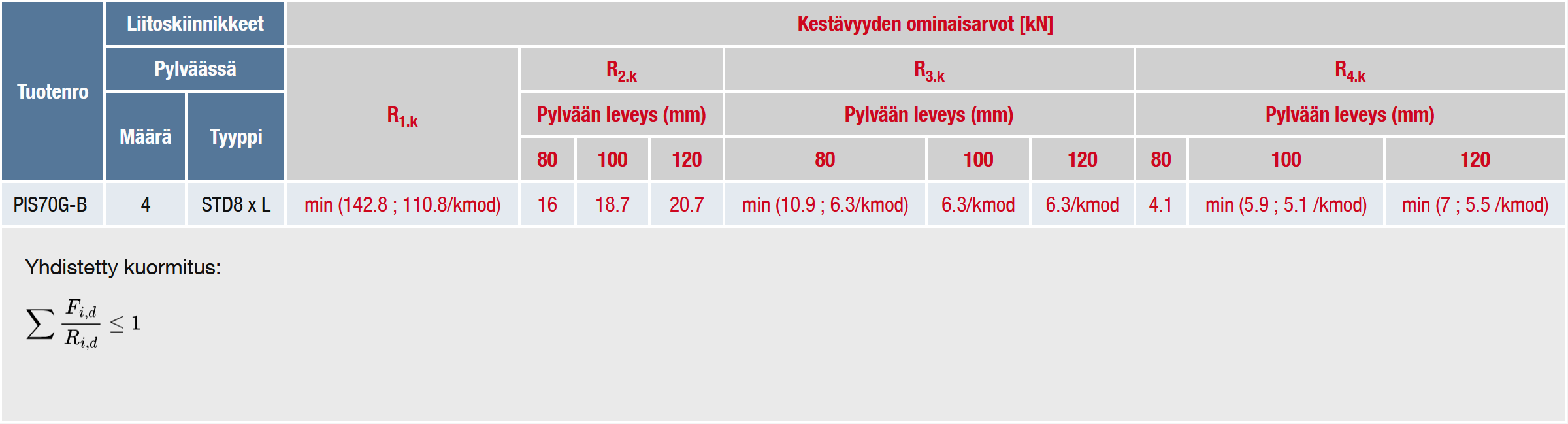

Tekninen tuotekortti – Simpson Strong-Tie (PDF)
