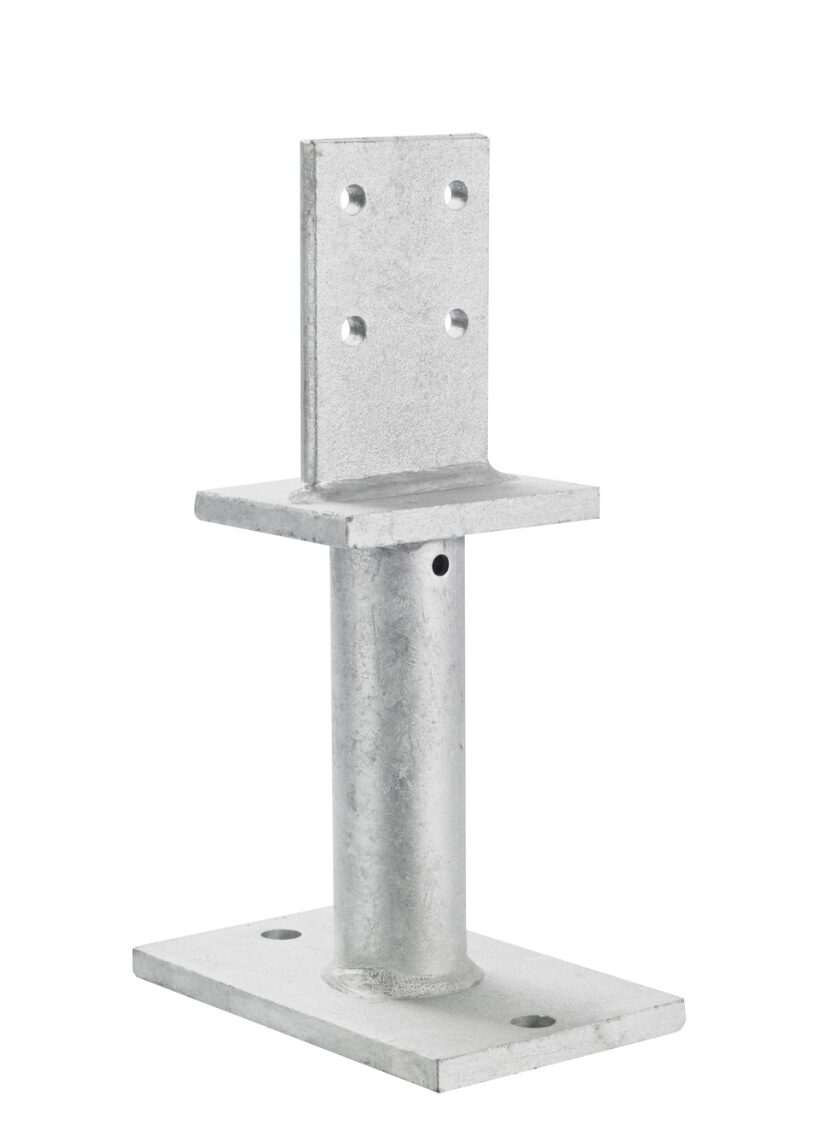

PISB – Pilarikenkä

Kiinteä pilarikenkä

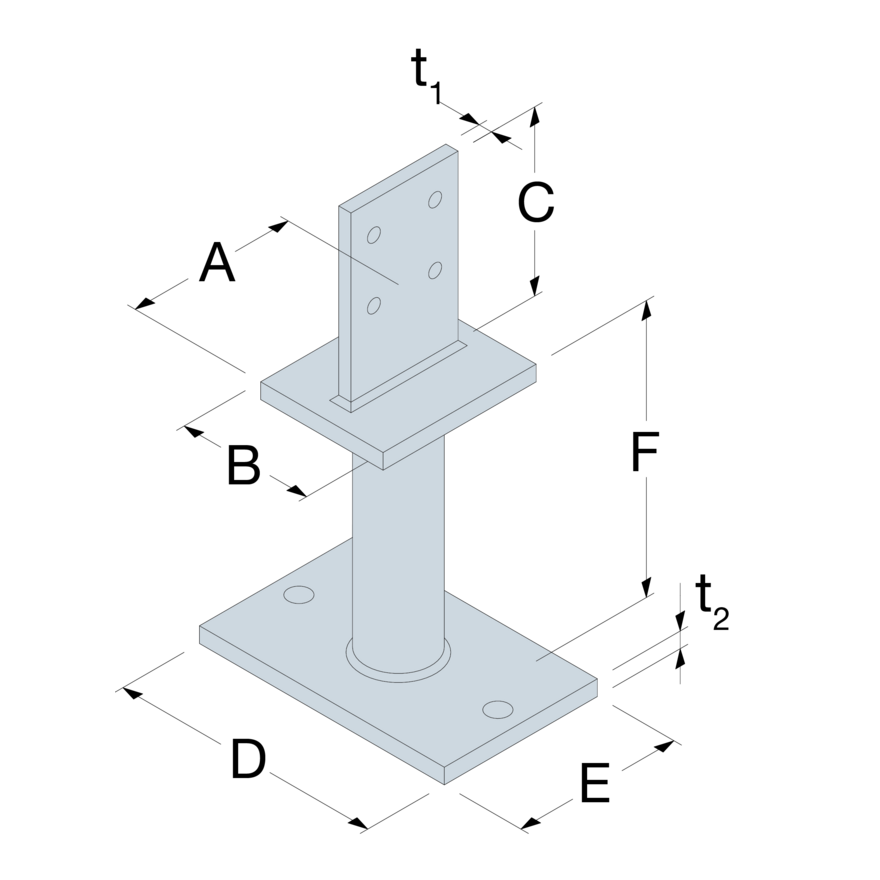

TUOTENUMERO	PISB160G-B
PUTKEN HALKAISIJA	42 mm
KORKEUS	288 mm
PINNOITE	Kuumasinkitty
KÄYTTÖLUOKKA	3

TUOTEKUVAUS

Näitä pilarikenkiä käytetään tukemaan liimapuupilareita, joiden leveys on vähintään 80 mm. Nämä pilarikengät voivat vastaanottaa puristusta, vetoa sekä vaakasuuntaista kuormitusta.

OMINAISUUDET

Materiaali

• Teräslaatu:
Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
Levyosat: B550 BR+AC 10080:2006
• Korroosiosuoja:
Kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan

Hyödyt

Pilarikengät kantavat puristusta, vetoa ja vaakasuuntaista kuormitusta

Liitos

• Puupilarit
• Pilarikengän putki valetaan betoniin

Käyttökohteet

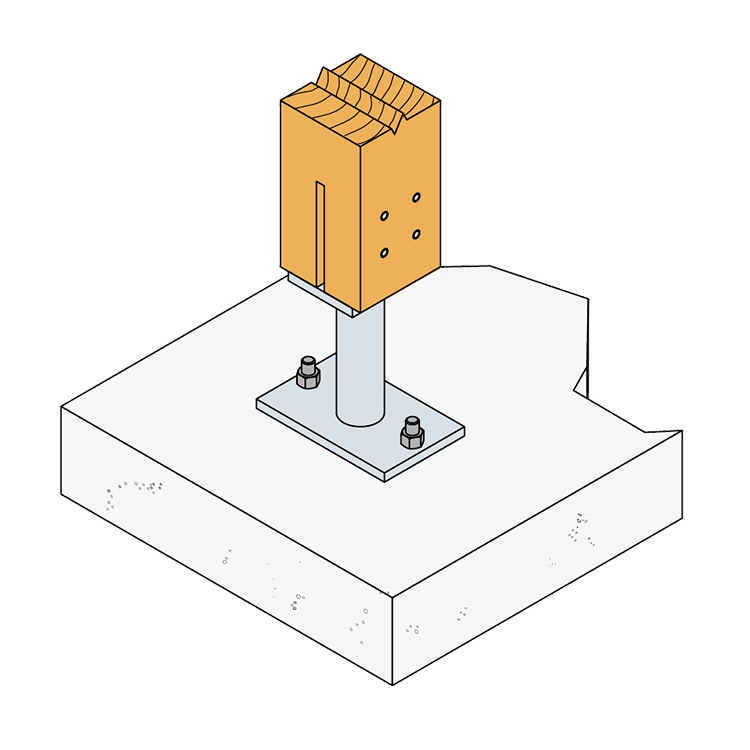

• PISB-pilarikengät kiinnitetään betoniin

Kiinnittäminen

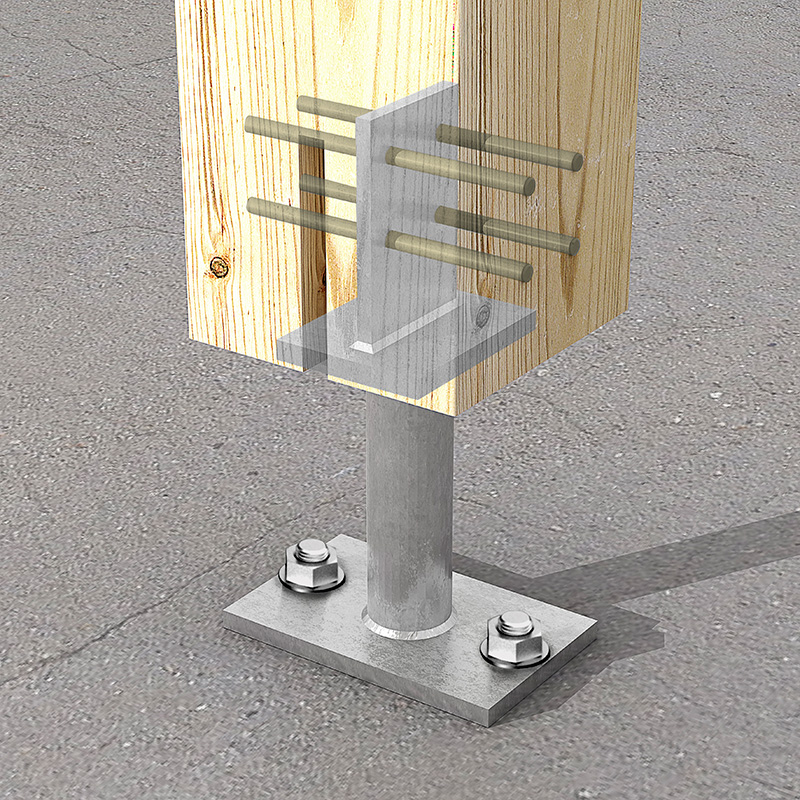

• PISB- pilarikengät kiinnitetään betoniin M12- tai M16-pulteilla.
• Liimapuupilarin pohjaan tehdään 9–10 mm leveä ura, johon kiinnike kiinnitetään neljällä M8- tai kahdella M12- kuumasinkityllä vaarnalla, joiden pituus vastaa pilarin leveyttä
