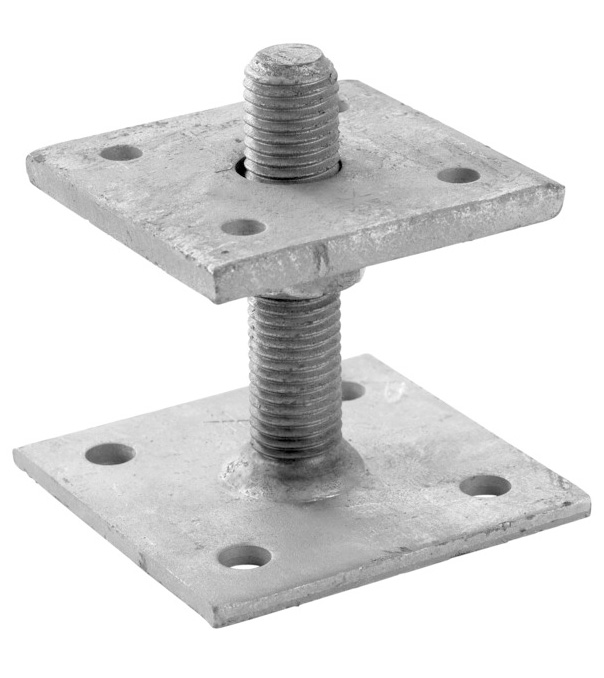

PPB – Pilarikenkä
Käytetään puupilareiden tukemiseen
| TUOTENUMERO | PPB80G |
| KORKEUS | 50-192 mm |
| PUTKEN HALKAISIJA | 20 mm |
| PINNOITE | Kuumasinkitty |
| KÄYTTÖLUOKKA | 3 |
TUOTEKUVAUS
PPB- tai PPS-pilarikenkiä käytetään puupilareiden tukemiseen. Pilarikenkien korkeutta voi säätää, eli ylä- ja alalevyn välinen etäisyys voi vaihdella. Korkeus saa kuitenkin olla enintään 75 mm käytettäessä PPB70- tai PPB75-pilarikenkiä ja enintään 100 mm käytettäessä PPB80- tai PPS80-pilarikenkiä.

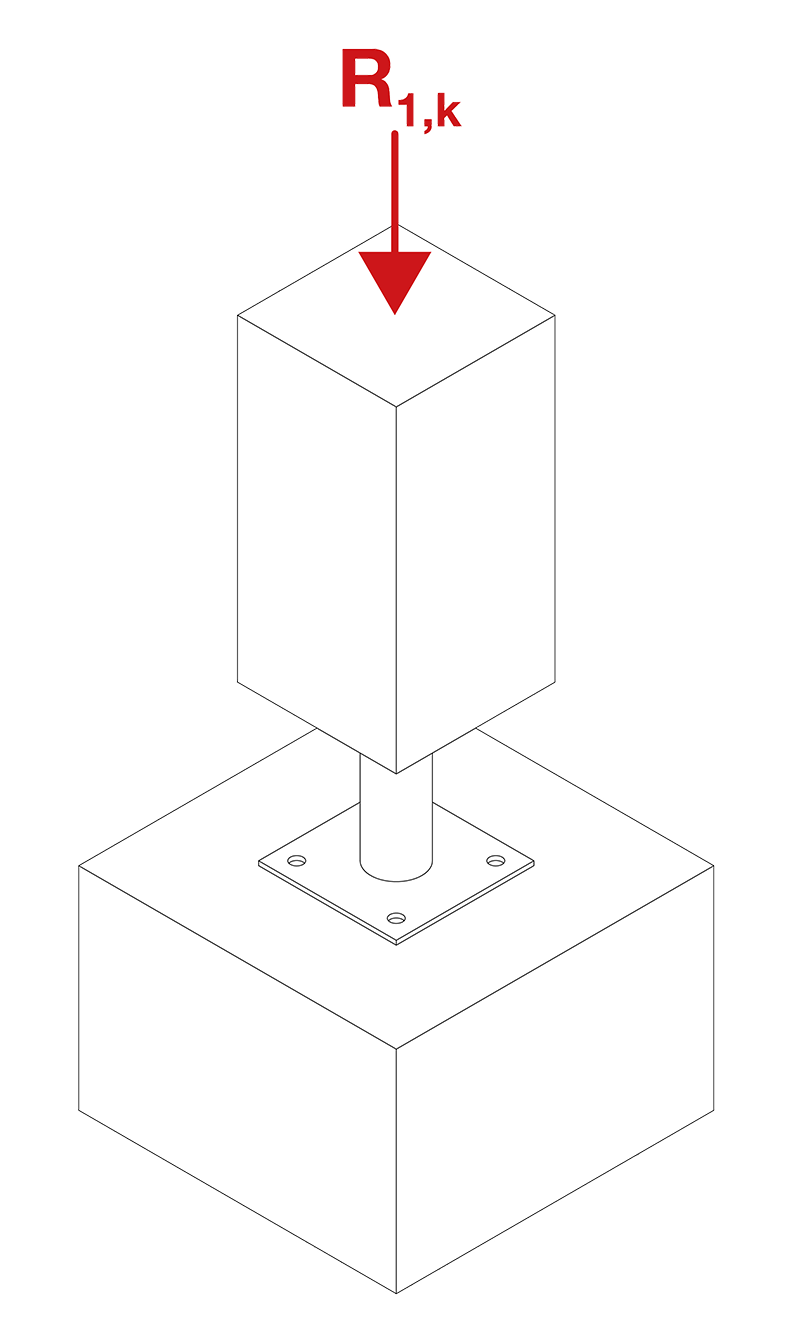

Pilarikengät kestävät vain puristuskuormitusta, ei vetokuormitusta.
OMINAISUUDET
Materiaali
• Teräslaatu:
Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
Kierretangot: S355JO EN10025:2004
• Korroosiosuoja:
Kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan
Hyödyt
Pilarikenkien korkeutta voi säätää
Pilarikengät voivat kantaa vain puristusta
Liitos
• PPB-pilarikengät kiinnitetään betoniin neljällä M10-pultilla. Pilarin pohjaan tehdään reikä M20-kierretankoa varten
Käyttökohteet
• Käytetään pilarirakenteiden tukemiseen, kun halutaan mahdollisuus pienehköön korkeussäätöön

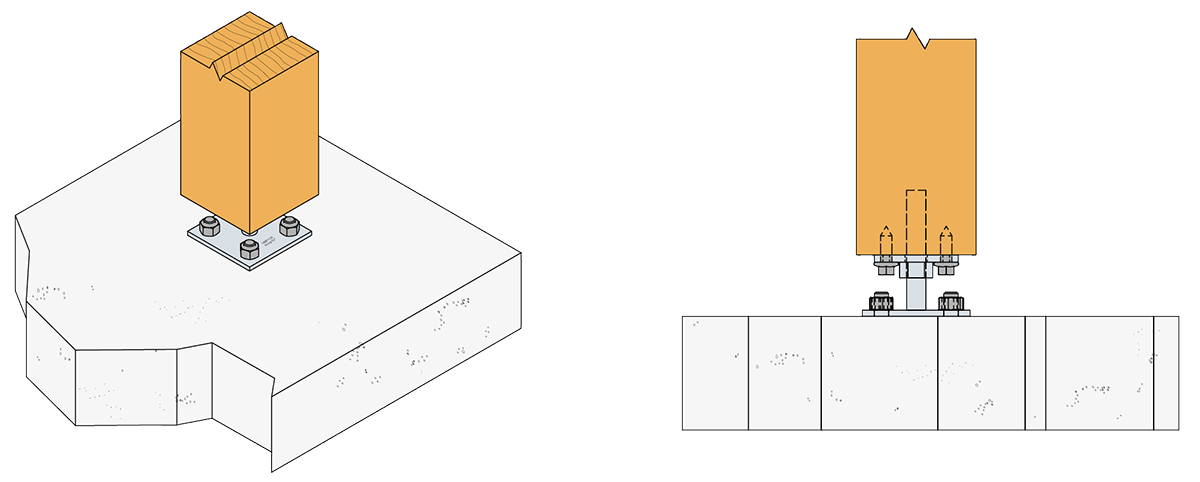

Kiinnittäminen

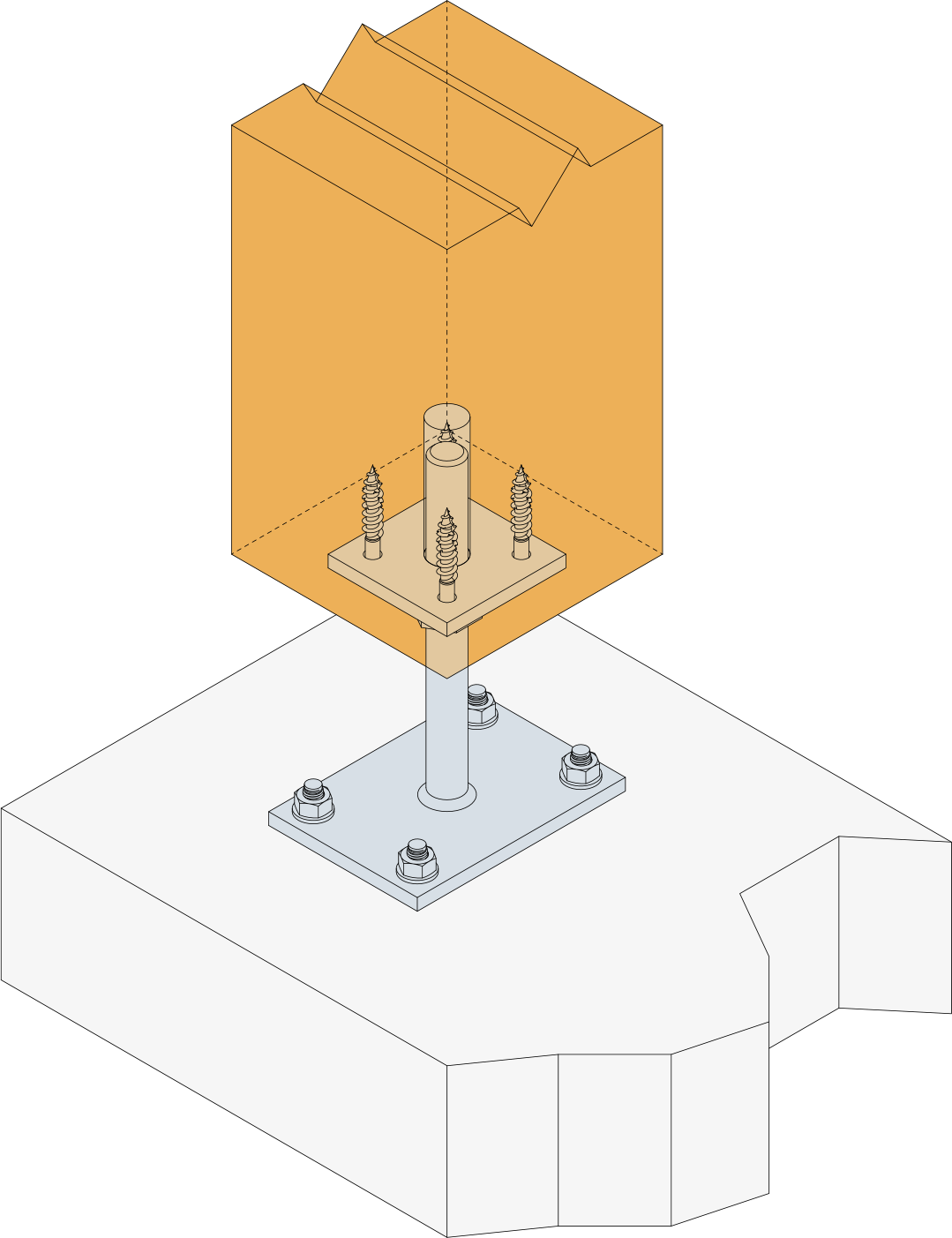

• PPB-pilarikengät kiinnitetään betoniin neljällä M10-pultilla. Pilarin pohjaan tehdään reikä M20-kierretankoa varten

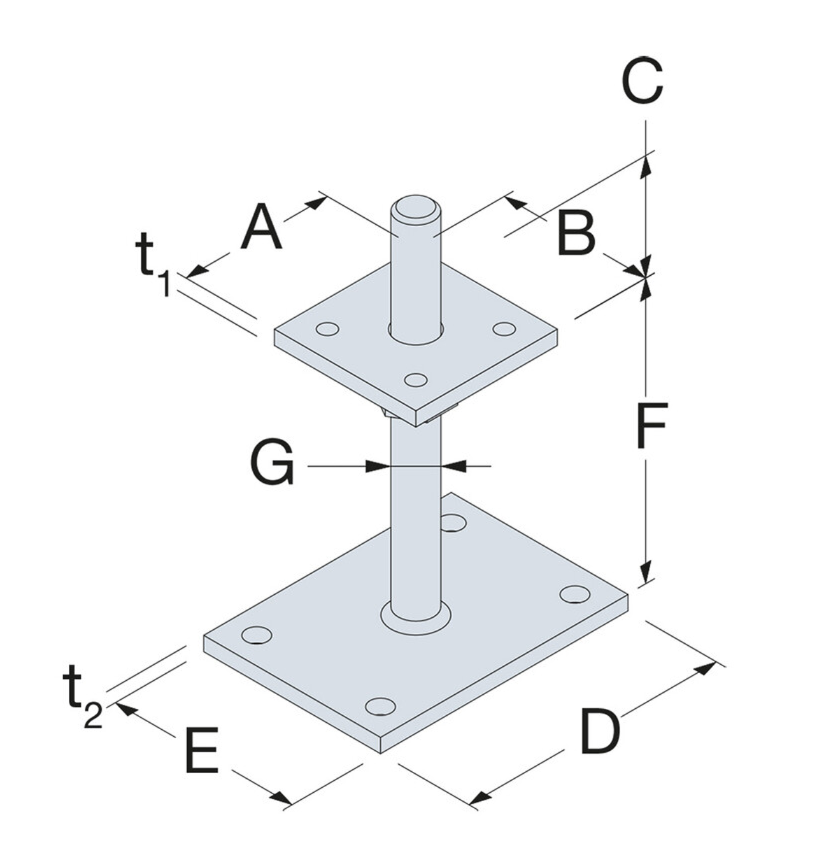

| Tuotenro | Mitat [mm] | ||||||||
| A | B | C | D | E | F | G | t1 | t2 | |
| PPB80G | 80 | 80 | 58-158 | 140 | 100 | 50-192 | 20 | 8 | 8 |
| Ylälevyn reiät | Pohjalevyn reiät | Mutterien lukumäärä | Määrä laatikossa | Paino [kg] |
| Ø9 | Ø12 | |||
| 4 | 4 | 2 | 10 | 1.9 |
Tekninen tuotekortti – Simpson Strong-Tie (PDF)
