TOP OV

GH Piilokiinnikkeet puupalkkien liitoksiin

Käyttökohteet

Yleistä

TUOTEKUVAUS

Enemmän joustavuutta liitostekniikkaan erilaisilla asennustavoilla.

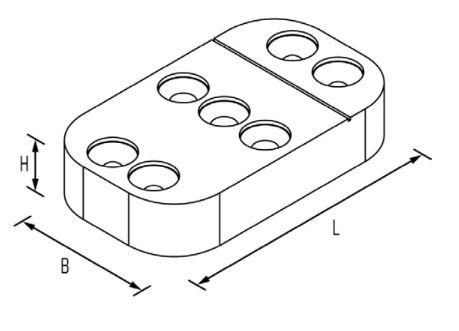

OMINAISUUDET

Materiaali

• Alumiini, laatu EN AW-7020 T6 tai
EN AW-2007 T4 standardin EN 573-3 mukaisesti
• Paksuus 20mm

Hyödyt

✔ Kustannussäästöjä työajan lyhenemisen ansiosta
✔ Ei tarvita asennussapluunaa
✔ Ei heikennä puun poikkileikkausta
✔ Sopii myös kapeille poikkileikkauksille (alkaen 60 mm)
✔ Ei kuormita pääpalkkia yksipuolisesti
✔ Liittäminen mahdollista molemmille puolille pienen kosketuspinnan ansiosta
✔ Sopii puurunkoisille kattorakenteille

KÄYTTÖTARKOITUS

90° upotettu liitos

90° päätyliitos

Vinoliitos

Järjestelmätuotteet

TOP OV -RUUVI

GH täyskierreruuvi. Käytetään GH TOP OV -piilokiinnikkeissä puu-puu -liitoksissa.

Asentaminen

GH TOP OV -liittimen upotus voidaan esityöstää liitettäviin kappaleisiin, tai sijoittaa liitin suoraan liitoskohdan päälle. Liittimen kiinnitys tehdään GH TOP OV -täyskierreruuveilla.

Ruuvien tehtävät liitoksessa:

Kun TOP OV -ruuvit asennetaan, niiden kierre leikkautuu liittimeen. Tämä muodostaa tiiviin, tasaisen puristusliitoksen ruuvien ja liittimen välille.

Tiiviin liitoksen ansiosta alaspäin vaikuttava kuorma siirtyy toisiopalkista TOP OV -ruuvien kautta pääpalkkiin.
