Tiivistyslaipat 30 – 320 mm:n läpimittaisille putkille

TUOTEKUVAUS

ROFLEX on joustavasta EPDM-kumista valmistettu diffuusiotiivis läpivientikaulus LVI-putkien läpivientien tiivistämiseen. Kaulus kiinnitetään alustaansa tiivistysteipillä.

Pienin ROFLEX-kaulus on läpimitaltaan 14 cm ja se sopii 30 – 50 mm paksulle putkelle. Suurimman kauluksen halkaisija on 50 cm ja siihen voi asentaa 270 – 320 mm paksun putken.

KAFLEX ja ROFLEX -kauluksia on saatavana kaikille 6 – 320 mm:n läpimittaisille putkille ja kaapeleille. Järjestelmä antaa rakenteille täydellisen suojan ulkoseinän ja yläpohjan läpivientien kautta tulevaa kosteusrasitusta vastaan.

KÄYTTÖKOHTEET

✔ Pro Clima INTELLO- ja -SOLITEX -kankaat
✔ PE-kalvot (höyrynsulkumuovit)
✔ Puupinnat
✔ Tuulensuojalevyt
✔ Pinnoitetut PU-eristelevyt

EDUT

✔ Pysyvästi ilmatiivis liitos
✔ Venyvä EPDM-kuminen kaulus
✔ Helppo ja nopea asentaa
✔ Vesitiivis
✔ Sopii myös ulkotiloihin

DOKUMENTIT

img_pdf_r Tuotekortti (PDF)

LÄPIVIENTIKAULUKSEN ASENTAMINEN

Läpivientikaulus kiinnitetään alustaansa TESCON No.1- tai TESCON Vana -tiivistysteipillä. Alustanlämpötilan pitää olla vähintään +10 °C, jotta liima tarttuisi pysyvästi.

Alustan kunnostaminen

Tiivistysteipin vastepinnat puhdistetaan pölystä ja muista tartuntaa heikentävistä aineista, kuten esimerkiksi öljystä ja rasvasta.

Huokoiset alustat, kuten esimerkiksi puukuitulevyt, pohjustetaan TESCON PRIMER RP -pohjustusaineella.

Asentaminen höyrynsulkuun

Höyrynsulkuun tehdään putken kokoinen aukko. Jos aukko on liian suuri ja höyrynsulkua joudutaan jatkamaan, irrallinen jatkopala limitetään 10 cm höyrynsulun päälle ja sauma tiivistetään alapuolelta tiivistysteipillä.

Putki tuodaan höyrynsulun läpi ja ROFLEX-kaulus pujotetaan putken ympärille höyrynsulun korkeudelle.

Tiivistysteipistä katkaistaan reilusti läpivientikauluksen sivua pitempiä paloja. Teipin suojapaperi poistetaan ja teippi kiinnitetään läpivientikauluksen reunaan niin, että tiivistettävä sauma kulkee teipin keskellä. Lopuksi teippi hierretään tiiviisti alustaansa.

Asentaminen huokoisille alustoille

Tescon Primer RP -pohjustusaine on ravistettava tai sekoitettava huolellisesti ennen käyttöä. Aine levitetään alustaansa pensselillä.

TESCON No.1- ja TESCON Vana -tiivistysteipit voidaan asentaa diffuusioavoimille ja huokoisille alustoille, kuten esimerkiksi puukuitulevyille, ilman kuivumisaikaa suoraan märän pohjusteen päälle. Lopullinen tartuntalujuus saavutetaan kuitenkin vasta pohjustusaineen kuivuttua. Kuivumisen ajaksi tiivistysteippi on suojattava sadevedeltä.

Muilla pinnoilla pohjusteen on annettava kuivua ennen tiivistysteipin asentamista.

TEKNISET TIEDOT

Materiaali EPDM-kumi
Väri Musta
Asennuslämpötila Alkaen -10 °C (Suosit. +10 °C)
Lämmönkesto Pitkäaikaisesti -40 °C – +150 °C

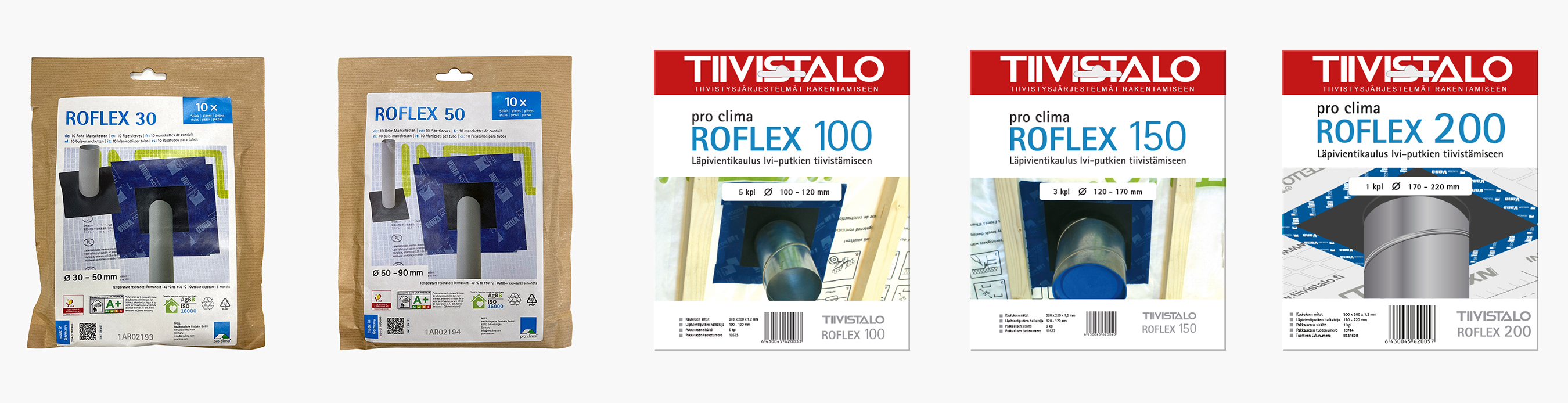

TUOTETIEDOT

Tuote Kpl / ltk Tuote nro EAN LVI nro Leveys (cm) Pituus (m) Putken halkaisija (mm)
ROFLEX 30 10 1AR02193 4026639221933 8331617 140 140 30 – 50
ROFLEX 50 10 1AR02194 4026639221940 8331618 140 140 50 – 90
ROFLEX 100 5 10535 6430045620033 8331604 200 200 100 – 120
ROFLEX 150 3 10532 6430045620040 8331606 250 250 120 – 170
ROFLEX 200 1 10744 6430045620057 8331608 300 300 170 – 220
ROFLEX 200 10 1AR02202 4026639222022 8331615 300 300 170 – 220
ROFLEX 250 2 12832 4026639128324 8331610 450 450 220 – 270
ROFLEX 300 2 12842 4026639128423 8331611 500 500 270 – 320
