GH Puunsitojalevy
Kaksipuoliseen liitokseen
TUOTEKUVAUS

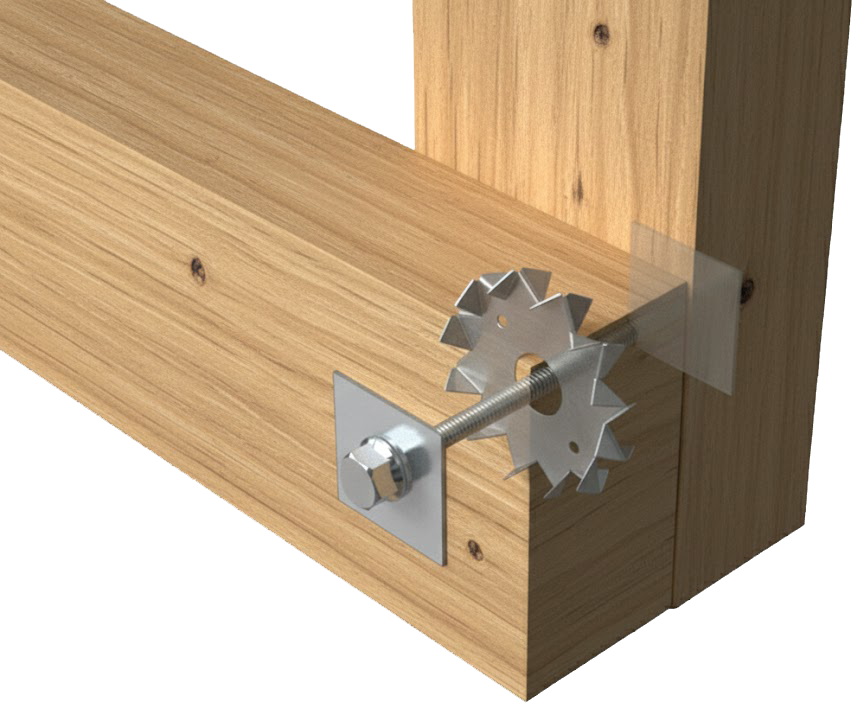

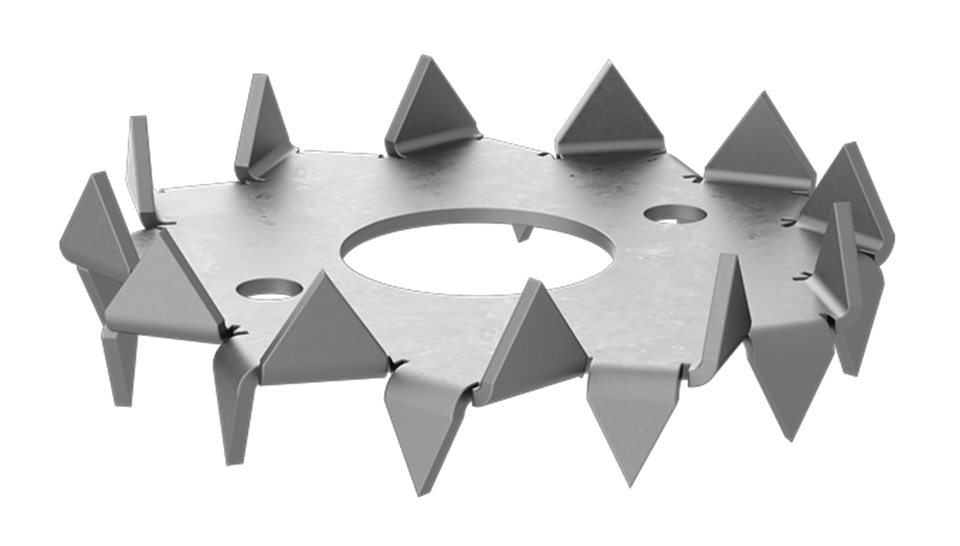

Liitettävien kappaleiden sisään painettava puunsitojalevy on luja kiinnike kantaviin puuliitoksiin Eurokoodin mukaisesti. Se soveltuu erityisesti kehärakenteisiin, levy- ja palkkiliitoksiin sekä muihin suurten jännevälien liitosten vahvistuksiin.
Puunsitojalevyn suuren kosketuspinnan ansiosta varmistetaan erittäin tiivis ja kuormitusta kestävä liitos.
OMINAISUUDET
Materiaali
• Kuumasinkitty DX 51 D +Z 275 -teräs
Hyödyt
✔ Kaksipuoliset GH-puunsitojalevyt ovat helposti asennettavia ja rakenteeseen piiloon jääviä tuotteita puuliitosten lujuuden ja jäykkyyden parantamisessa.
KÄYTTÖTARKOITUS
GH-puunsitojalevyjen tehtävänä on jakaa kuormitus tehokkaasti puu-puu -liitoksissa suuremmalle alueelle ja estää puun murskaantumista tai kiinnittimien kiertymistä/murtumista liitoksissa.
Kiinnitys tapahtuu esim. pulttien tai kierretankojen avulla. Keskireikä on mitoitettu kiinnittimen koon mukaiseksi.
| Tuotenro | Mitat (mm) | Paino | Kpl/lava | Kpl/ltk | ||||

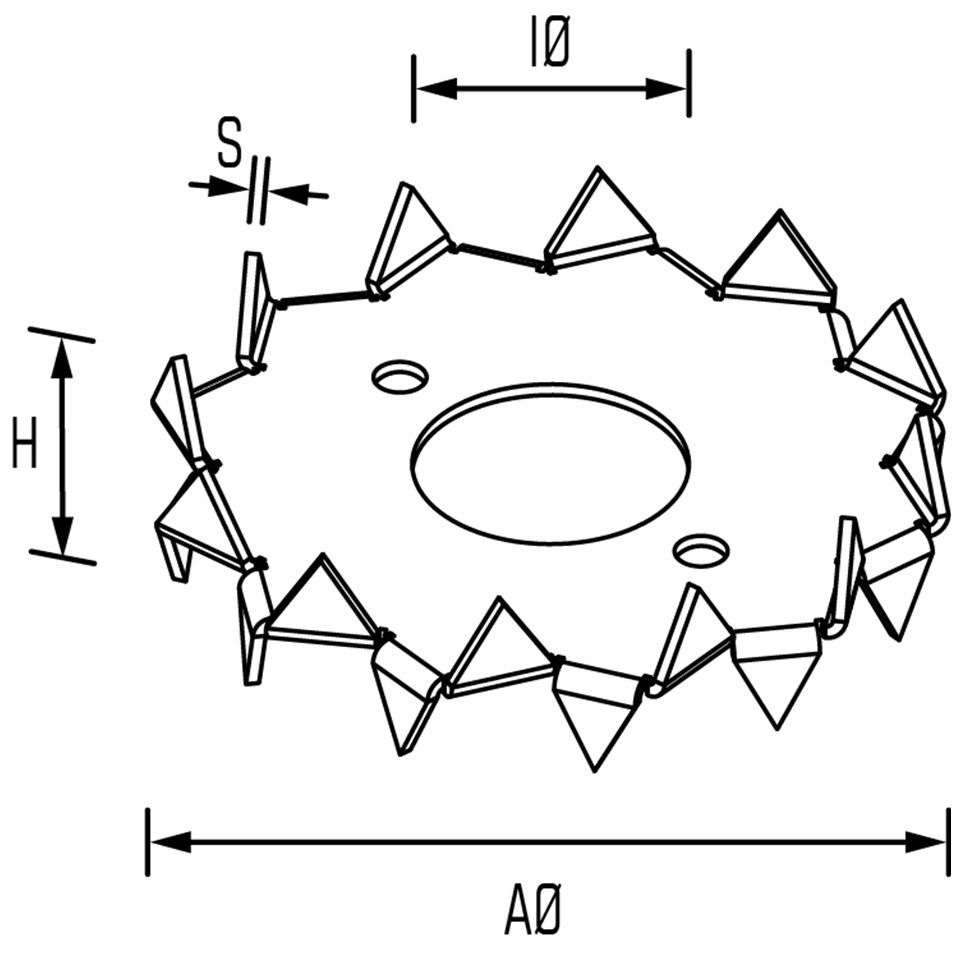

| Sisä Ø | Ulko Ø | Ruuvi Ø | H | S | kg | |||
| D48 | 17 | 50 | M12 | 13 | 1 | 1.410 | 38400 | 200 |
| D62 | 21 | 62 | M12 | 16 | 1,2 | 2.900 | 19200 | 200 |
| D75 | 26 | 75 | M16 | 19,5 | 1,25 | 4.020 | 14400 | 100 |
| D95 | 33 | 95 | M16 | 24 | 1,35 | 8.730 | 6720 | 40 |
| D117 | 48 | 117 | M20 | 30 | 1,5 | 14.680 | 2100 | 25 |
Tuotekortti (PDF)CAD Toothed plate connectors
Lataa tästä zip-tiedosto
