TYPE ALU COMBI SD Ø12
GH Piilopalkkikengät
Käyttökohteet
TUOTEKUVAUS

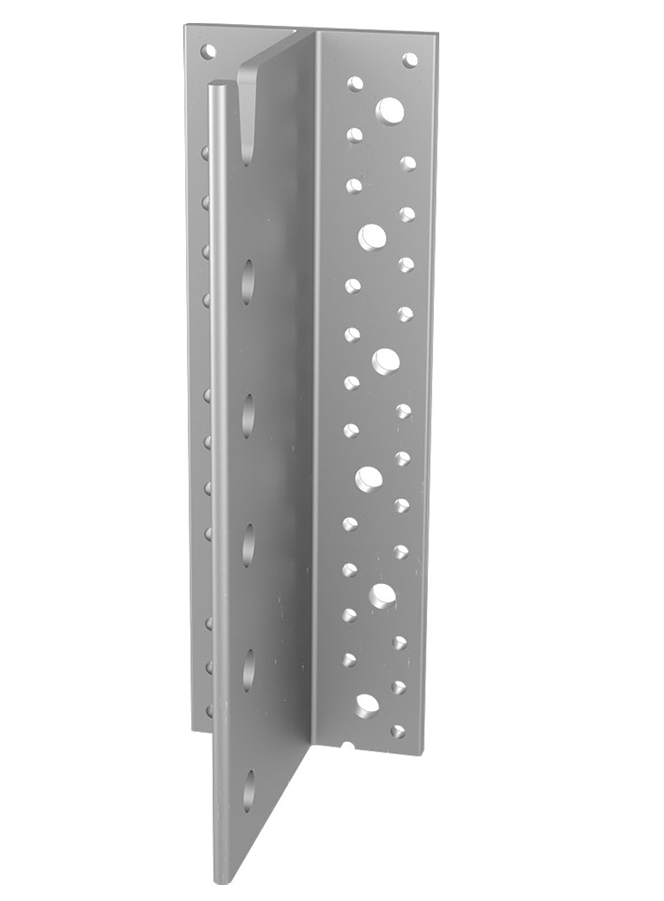

ALU-SD piilopalkkikengässä on esiporatut reiät vaarnatapeille. Toissijainen rakenneosa ripustetaan ylimmäinen vaarnatappi valmiiksi asennettuna piilopalkkikengässä olevaan koukkuun, ja muut reiät porataan esim. porausmallinetta apuna käyttäen.
OMINAISUUDET
Materiaali
• Anodisoitu alumiini, AW-6060
Hyödyt
✔ Puu- ja betoniliitoksiin
✔ Yksinkertainen ja nopea asennus
✔ Huomaamaton, tyylikäs ulkonäkö
✔ Kapea geometria
✔ Kaltevat liitokset 30° – 90° mahdollisia
✔ Palonkestävyysvaatimukset täyttyvät
KÄYTTÖTARKOITUS
• Piiloliitoksiin pilareissa ja palkeissa
• Puu-puu -liitoksiin
• Puu-betoni -liitoksiin
• Pääkannattajan liitokset voidaan tehdä osittaisella tai täydellisellä kiinnityksellä käyttäen GH-ankkuriruuveja tai -nauloja tai betonialustalla betoniruuveja / kiila-ankkureita.
• Toissijaisen kannattajan rakenteen liitokset tehdään GH-teräsvaarnoilla.
• Vaarnojen sijainti ja etäisyydet ovat valittava ETA-16/0044:n mukaisesti.

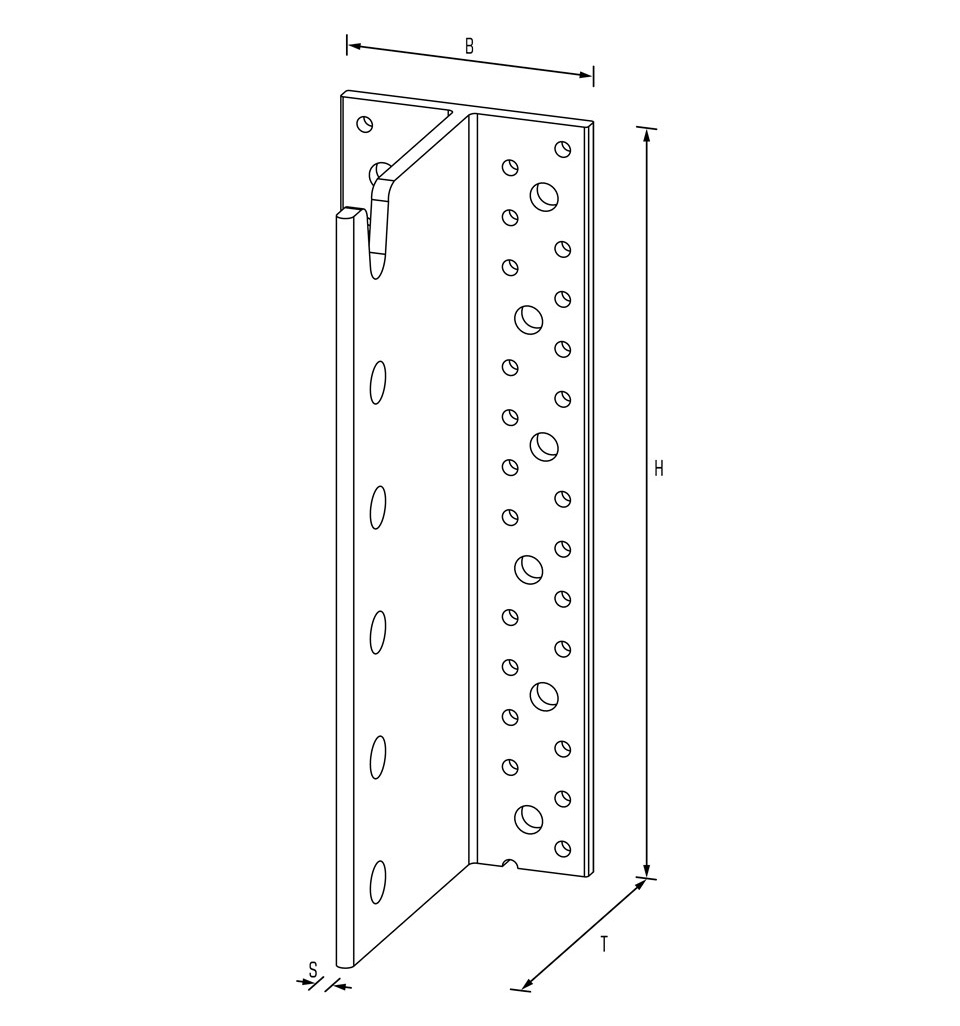

| Tuotenro | Mitat (mm) | Reikien lukumäärä | Kpl/ltk | ||||||||
| H | x | B | x | T | x | S | Ø 5 | Ø 9 | Ø 13 | ||
| 30601 | 120 | x | 80 | x | 109,4 | x | 6 | 22 | 6 | 3 | 25 |
| 30602 | 160 | x | 80 | x | 109,4 | x | 6 | 30 | 8 | 4 | 25 |
| 30603 | 200 | x | 80 | x | 109,4 | x | 6 | 38 | 10 | 5 | 15 |
| 30604 | 240 | x | 80 | x | 109,4 | x | 6 | 46 | 12 | 6 | 15 |
| 30605 | 280 | x | 80 | x | 109,4 | x | 6 | 54 | 14 | 7 | 15 |
| 30606 | 320 | x | 80 | x | 109,4 | x | 6 | 62 | 16 | 8 | 8 |
| 30607 | 360 | x | 80 | x | 109,4 | x | 6 | 70 | 18 | 9 | 8 |
Kirjoitus- ja tulostusvirheet pidätetään. Määriteltyjen arvojen on tarkoitus toimia suunnitteluohjeina.
Rakennesuunnittelijan tulee varmistaa laskennan oikeellisuus kohdekohtaisesti voimassa olevan ETA:n mukaan.
